Lineare Anordnung - Referenz

Beispiel für Werkzeugweg mit linearer Anordnung

Erstellen einer linearen Anordnung

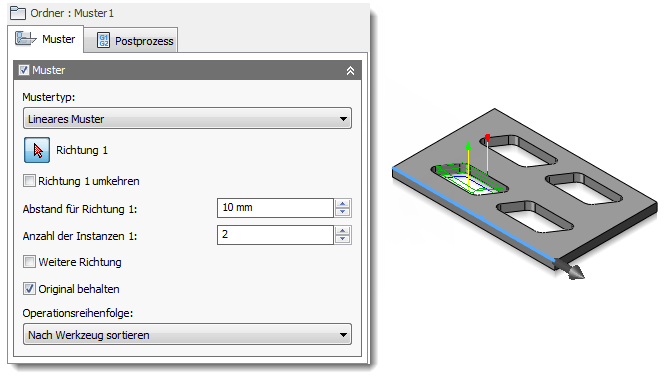

Führen Sie zum Erstellen einer linearen Anordnung die folgenden Schritte durch:

1. Beginnen Sie, indem Sie eine oder mehrere Operationen, die nach einem Muster verlaufen sollen, für ein einzelnes Element oder das Bauteil erstellen.
2. Fügen Sie die Operation(en) einem neuen CAM-Browser-Ordner hinzu, indem Sie mit der rechten Maustaste klicken und In neues Muster einfügen aus dem Kontextmenü wählen.
3. Das Operations-Dialogfeld Neues Muster wird angezeigt. Wählen Sie im Dropdown-Menü Anordnungstyp die Option Lineare Anordnung (die Vorgabeeinstellung) aus.
4. Klicken Sie auf die Schaltfläche Richtung 1, und wählen Sie eine gerade Kante oder Skizzierlinie in die Richtung aus, in der die Operationen angeordnet werden sollen.




5. Falls erforderlich, aktivieren Sie das Kontrollkästchen Richtung 1 umkehren, um die Richtung der Anordnung umzukehren.
6. Geben Sie im Feld Abstand für Richtung 1 den Abstand für die Anordnung ein.
7. Geben Sie im Feld Anzahl der Instanzen 1 an, wie oft die Operationen in dieser Richtung angeordnet werden sollen.

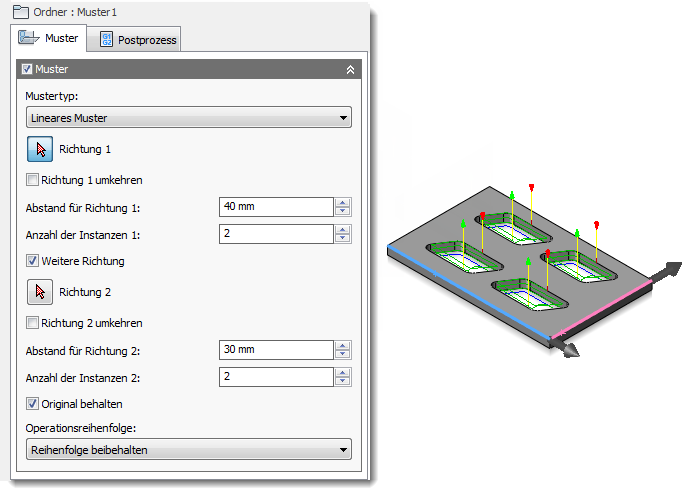

8. Wenn Sie die Anordnung in eine zweite Richtung fortsetzen möchten, aktivieren Sie das Kontrollkästchen Zweite Richtung.
9. Wiederholen Sie die Schritte 4-7 für Richtung 2.




10. Wählen Sie schließlich im Dropdown-Menü Abarbeitungsreihenfolge aus, ob die Operationen im Muster anhand von Werkzeug oder Operation neu sortiert werden sollen oder ob die Operationsreihenfolge im Muster beibehalten werden soll.
