Anzeigen der Vorschau eines Werkzeugwegs

Sie können in Inventor CAM bei laufender Berechnung eine Vorschau von Werkzeugwegen anzeigen und diese simulieren. Wenn die Berechnung eines Werkzeugwegs längere Zeit dauert, können Sie parallel weiterarbeiten, indem Sie auf die Schaltfläche Ausblenden im Aufgaben-Manager klicken (sofern sichtbar).

Wenn Sie eine Operation wählen, die gerade berechnet wird, zeigt die Vorschau den bis zu diesem Punkt erzeugten Werkzeugweg an. Dies kann sehr hilfreich sein, um falsche Parameter wie z. B. eine fehlerhafte Begrenzungskontur frühzeitig im Prozess zu erkennen, ohne dass das Ende der Berechnung abgewartet werden muss.

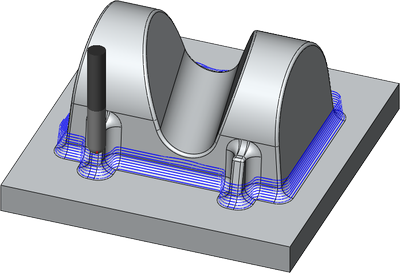

Vorschau für einen teilweise erstellten HSC-Kontur-Werkzeugweg

Auf ähnliche Weise können Sie einen Werkzeugweg aus der Multifunktionsleiste heraus simulieren, indem Sie auf Registerkarte CAM Gruppe Werkzeugweg Simulation . Inventor CAM zeigt eine Warnmeldung an, wenn der Werkzeugweg ungültig ist. Sie können ihn trotzdem simulieren, indem Sie durch Klicken auf Ja fortfahren.

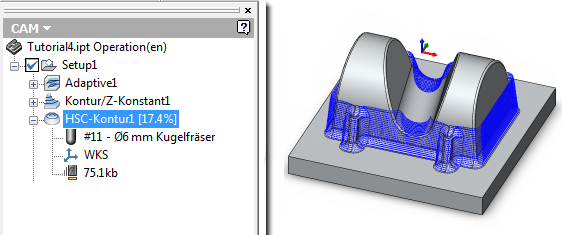

Simulation eines teilweise erstellten HSC-Kontur-Werkzeugwegs

Anmerkung: Es werden nur die Schnittbewegungen simuliert, da die Funktion zur Verbindung von Durchgängen erst nach Abschluss der Berechnung verfügbar ist. Die Reihenfolge der nicht verbundenen Durchgänge kann auch von der Reihenfolge abweichen, nachdem der Werkzeugweg vollständig verbunden wurde.
