Der CAM-Browser

Das Fenster, in dem alle Setups, Werkzeugwege und Werkzeugwegstrategie-Parameter verwaltet werden.

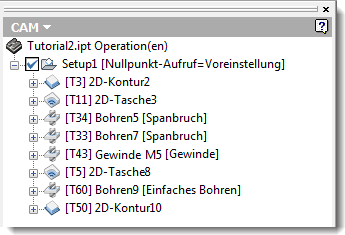

Im CAM-Browser werden alle Ihre Werkzeugwege aufgelistet. Alle Werkzeugwege sind in Setup-Ordnern organisiert, die das physische Setup (z. B. das Arbeitskoordinatensystem) beschreiben. Ein vollständiges Programm setzt sich aus einer oder mehreren einzelnen Operationen zusammen, die den tatsächlich erzeugten Werkzeugweg (Informationen zur Werkzeugposition) enthalten. Bei komplexeren Setups kann es sinnvoll sein, die Operationen weiter in Unterordner zu organisieren.

Die Ordnung der Setups und Operationen im CAM-Browser entspricht im Allgemeinen auch der Ordnung im endgültigen NC-Programm oder beim Simulieren des Werkzeugwegs. Die Auflistungsreihenfolge kann nur durch die Funktionen zum Anordnen der Werkzeugwege und zum Neusortieren der Werkzeuge beeinflusst werden.



Der CAM-Browser

Operationswarnungen

Nach dem Erzeugen eines Werkzeugwegs in Inventor CAM kann eine Operation manchmal mit einem orangefarbenen Häkchen versehen sein.



Das orangefarbene Häkchen zeigt an, dass ein Werkzeugweg erfolgreich erzeugt wurde, aber ein oder mehrere Warnungen aufgetreten sind.

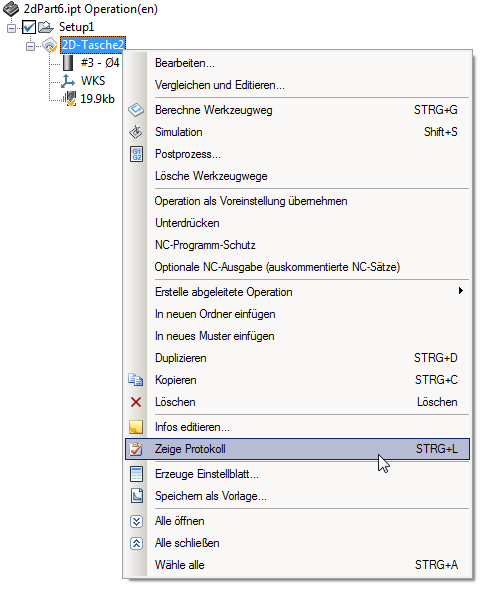

Um eine Beschreibung der Warnung(en) anzuzeigen, klicken Sie mit der rechten Maustaste auf die Operation und wählen Protokoll anzeigen aus dem Kontextmenü.

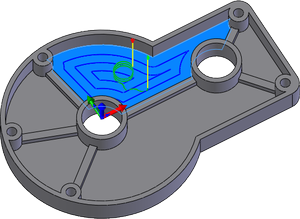

In der unten stehenden Abbildung ist es nicht möglich, mit einer Operation 2D-Tasche alle ausgewählten Bereiche freizuräumen, da mit den angegebenen Einstellungen nicht genügend Raum für eine Rampe ist.

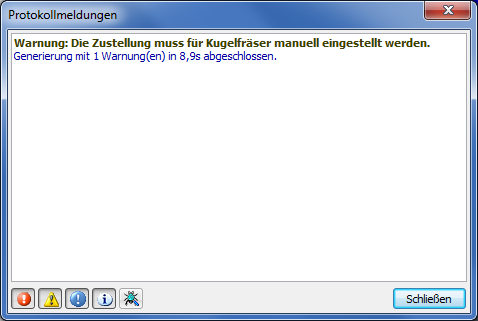

Darauf weist die folgende Warnung im Protokoll hin:



Erweiterte Informationen

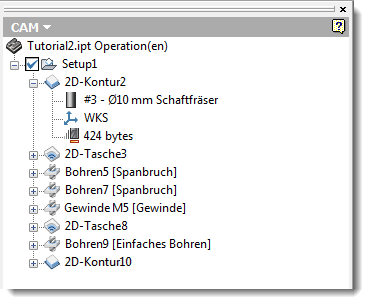

Im CAM-Browser können zusammen mit dem Namen zusätzliche Informationen angezeigt werden. Weitere Informationen zu entsprechenden Optionen im CAM Browser finden Sie im Hilfethema Anzeigen erweiterter Informationen im CAM-Browser.



Erweiterte Informationen

Tastaturkurzbefehle

Vielen der häufig verwendeten Aktionen sind Tastaturkurzbefehle zugeordnet. Die gängigsten Aktionen werden angezeigt, wenn Sie über die rechte Maustaste das Kontextmenü im CAM-Browser aufrufen.

Im CAM-Browser verfügbare Tastaturkurzbefehle:

Kurzbefehl Beschreibung
STRG+C Ausgewählte Operation(en) kopieren
STRG+V Kopierte Operation(en) einfügen
STRG+D Ausgewählte Operation(en) duplizieren
STRG+G Ausgewählte Operation(en) neu berechnen
STRG+L Operationsprotokoll anzeigen
STRG+A Alle auswählen (Objekte desselben Typs)
Löschen Operationen/Ordner/Setup löschen
F2 Operation umbenennen
EINGABETASTE Ausgewähltes Objekt bearbeiten

Beachten Sie, dass diese Kurzbefehle nur funktionieren, wenn der Fokus auf den CAM-Browser gesetzt ist. Um dies sicherzustellen, klicken Sie zunächst auf eine beliebige Stelle im CAM-Browser.

Beim Bearbeiten von Parameterwerten können die folgenden Kurzbefehle nützlich sein:

Kurzbefehl Beschreibung
EINGABETASTE Parameter speichern und neu berechnen
STRG+EINGABETASTE Entspricht Klicken auf OK im Dialogfeld Operationen
Pfeil nach oben Numerischen Wert bei Cursor erhöhen
Pfeil nach unten Numerischen Wert bei Cursor verringern

Zusätzlich zu diesen gängigen Tastaturkurzbefehlen gibt es auch verschiedene Stellen in Inventor CAM, wo sich das normale Verhalten ändert, wenn die UMSCHALTTASTE gedrückt gehalten wird.
