Erweiterungen für Splines

Unterstützung zum Sperren der Länge eines Splines

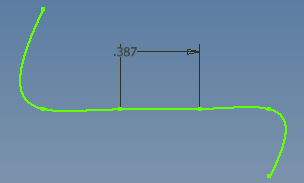

Bisher gab es keine Möglichkeit, zu verhindern, dass sich die Länge eines Splines änderte, wenn an anderen Komponenten Änderungen vorgenommen wurden. Wenn Sie beispielsweise ein Skizzenprofil bestehend aus Linien- und Spline-Geometrie erstellten und dann die Geometrie für die Länge der Linie änderten, wurden die Länge und die Form der Spline-Geometrie geändert. Es gab keinen Mechanismus, mit dem verhindert werden konnte, dass sich die Länge eines Splines änderte.

Jetzt gibt es eine solche Möglichkeit. In der 3D-Skizzierumgebung wurde der Befehl Allgemeine Bemaßung verbessert, sodass die Länge eines Interpolationssplines beibehalten werden kann.

Folgendes geschieht: Beim Hinzufügen einer Bemaßung zu einem Spline wird die Spline-Einpassungsmethode in Minimale Energie umgewandelt. Der Vorgabewert für die Bemaßung ist die Länge des umgewandelten Splines des Typs Minimale Energie.

Ergebnis: Beim Hinzufügen einer allgemeinen Bemaßung zu einem Spline wird eine Längenbemaßung hinzugefügt, die verhindert, dass die Gesamtlänge des Splines geändert wird. Wenn Komponenten verschoben bzw. verändert werden, bleibt die Gesamtlänge des Splines dieselbe, auch wenn die Form weiter angepasst wird.

Wichtig: Die Form eines Splines wird auf die ursprüngliche Form zurückgesetzt, wenn die einem Spline zugewiesene Längenbemaßung entfernt wird. Dies liegt daran, dass ein Spline mit Längenbemaßung eine Kurve mit geometrischen und Bemaßungsabhängigkeiten ist, damit die Längensteuerung erfolgen kann. Wenn Sie die Bemaßung löschen, werden diese Abhängigkeiten gelöscht, wodurch die Längensteuerung ebenfalls entfernt wird. Mit der geometrischen Abhängigkeit wird der Spline erneut gelöst, um eine eindeutige Spline-Form zu erhalten, bei der die Spline-Länge nicht beibehalten wird.

Weitere Informationen finden Sie unter So erstellen und sperren Sie die Spline-Länge und bearbeiten Splines.
