Verbesserungen bei Blech

Sichtbarkeit der Stanzungsdarstellung

Mit neuen Optionen können Sie die einzelnen Stanzungsdarstellungen steuern.

Das Dialogfeld Stanzwerkzeug weist die folgenden neuen Abwicklungsüberschreibungen auf:

• Geformtes Stanzelement anzeigen
• Skizzendarstellung anzeigen
  Anmerkung: Diese Option kann nur verwendet werden, wenn das Blechstanz-iFeature mit einer vereinfachten Skizzendarstellung definiert ist.
• Mittelpunktmarkierung anzeigen

Die Registerkarte Stanzungsdarstellung des Dialogfelds zur Bearbeitung von Abwicklungen weist eine neue Option Abwicklungsüberschreibungen ignorieren auf.

Anmerkung:

Die Definition eines Stanzwerkzeugs, dessen Form sich über die Begrenzung der Abwicklung erstreckt, kann jetzt überschrieben werden, sodass es als Mittelpunktmarkierung oder Skizze ohne Fehler angezeigt wird.

Bei einer Überschreibung eines älteren Abwicklungsstanzens wird weiterhin ein Fehler angezeigt, bis die Abwicklung gelöscht und in Inventor 2017 neu erstellt wird.

Weitere Informationen finden Sie unter So stanzen Sie Formen in eine Blechfläche.

Freistellung

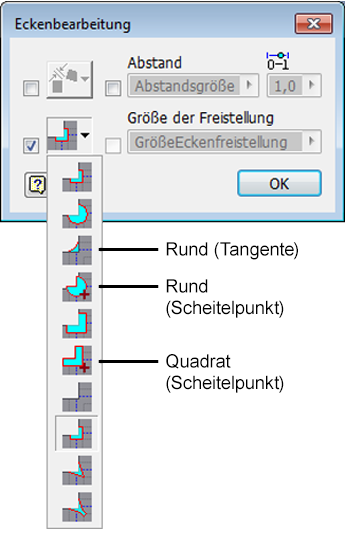

Die Optionen Rund (Tangente), Rund (Scheitelpunkt) und Quadrat (Scheitelpunkt) wurden als weitere Lösungen für die Platzierung von Freistellungen hinzugefügt.

Weitere Informationen finden Sie unter Dialogfeld Eckverbindung bearbeiten - Referenz.

Abwicklungen mit Berechnungsfehlern

Eine Abwicklung, die Berechnungsfehler enthält, wird im Browser mit einem Informationssymbol angezeigt und im Design Doctor aufgeführt.

Weitere Informationen finden Sie unter So arbeiten Sie mit Abwicklungen in Blech.

Abwickeln von iFeatures

Die Dialogfelder iFeature extrahieren (Erstellen) und Stanzwerkzeug (Einfügen) weisen eine neue Option In Abwicklung abwickeln auf. Mit dieser neuen Option können Sie bestimmte Arten von Stanzelementen abwickeln. Sie müssen die Abwickeln-Option an beiden Stellen aktivieren, um die Stanzform abzuwickeln.

• Die Abwicklung ist auf iFeatures beschränkt, die auch abgewickelt werden können, wenn sie als normale Blechelemente erstellt werden.
• Verformte Formen, z. B. gestempelte Schraublöcher und Schlitze, können nicht abgewickelt werden.

Weitere Informationen finden Sie unter So arbeiten Sie mit iFeatures.

Verbesserungen bei Blech-Dialogfeldern

Die folgenden Dialogfelder enthalten neue Funktionen:

• Die Schaltfläche Anwenden wurde den Dialogfeldern Eckenrundung und Eckfase hinzugefügt, um die Effizienz zu verbessern.
• Die Größe des Dialogfelds Eckenrundung kann jetzt angepasst werden und bleibt während der Sitzung erhalten.

Abwicklungsaktualisierung aufschieben

• Die Registerkarte Modellieren des Dialogfelds Dokumenteinstellungen weist eine neue Option Abwicklungsberechnung auf.
• Dem Dialogfeld Datei öffnen - Optionen wurde die Option Abwicklungsaktualisierung aufschieben hinzugefügt.

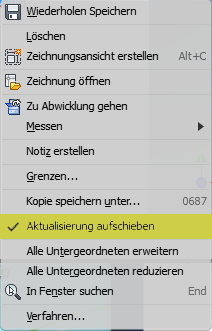

• Sie können auch mit der rechten Maustaste auf die Abwicklung im Browser klicken, um die Aktualisierung aufzuschieben.


Direktbearbeitung

Die Gruppe Ändern der Multifunktionsleiste Blech enthält einen neuen Befehl Direktbearbeitung.
