Endstopfen einfügen
Stellen sie sicher, dass die benutzerdefinierte Inhaltsbibliothek installiert ist, um auf die neuen Endstopfen-Profilelemente zuzugreifen.
Verwenden Sie den neuen Befehl Endstopfen einfügen, um Strukturprofilelemente zu schließen. Sie können die Position und Stärke festlegen, die Profilform angeben und andere Eigenschaften definieren.
Eine Inventor® Ideas-Übermittlung
Den Vorgabeoptionen zur Benennung von Gestell-Generator-Dateien wurde ein Endstopfen-Eintrag hinzugefügt.
Eine Inventor® Ideas-Übermittlung
Weitere Informationen finden Sie unter So erstellen und platzieren Sie Endstopfen.

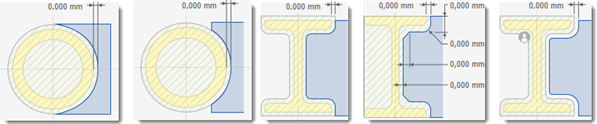

Nuten
Der Befehl Nuten ist jetzt eine Eigenschaftengruppe. In der neuen Gruppe müssen Sie keine Option auswählen, um mehrere Profilelemente gleichzeitig zu nuten.
- Basisprofil, um einen einzelnen Versatzwert festzulegen.
- Benutzerdefinierte I-Vorlage, um mehrere Versatzwerte festzulegen.
- Benutzerdefiniertes Profil (sofern verfügbar), um ein benutzerdefiniertes Kerbprofil zu verwenden, das in der Inhaltscenter-Familie gespeichert wurde.
- Aktivieren Sie die neue Option Rechtwinklig schneiden, um präzise Schnittpunkte zu erstellen.

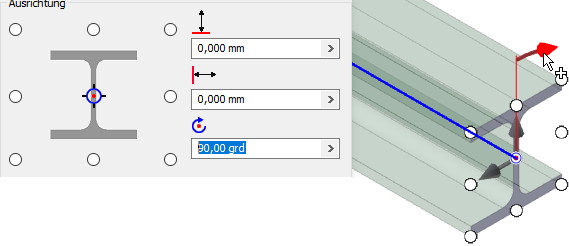

Ausrichtungswerkzeuge im Ansichtsbereich
Sie können jetzt mit Manipulatoren im Ansichtsbereich interagieren, wenn Sie ein Gestell-Profilelement einfügen oder ändern.
Verlängern/Kürzen
Zusätzlich zur neuen Eigenschaftengruppe ermöglicht es Ihnen der Befehl Verlängern/Kürzen jetzt, asymmetrische Versatzwerte anzugeben.
Gehrung
Der Befehl Gehrung ist jetzt eine Eigenschaftengruppe. In der neuen Gruppe müssen Sie keine Option auswählen, um mehrere Profilelemente gleichzeitig zu gehren.

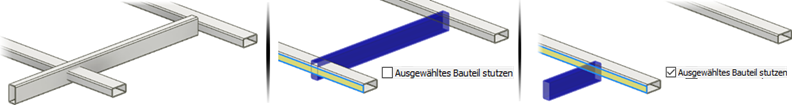

Stutzen - Auf Fläche dehnen
Das Kontrollkästchen Ausgewähltes Bauteil stutzen wird hinzugefügt, in dem Sie die Seite auswählen können, die Sie beibehalten möchten.
Die folgende Abbildung zeigt die Auswirkungen bei Verwendung der neuen Option.
