Verbesserungen bei Baugruppen

Komponenten transparent machen

Jetzt können Sie die Transparenz einer Komponente in einer Baugruppe umschalten, ohne eine Darstellungsüberschreibung anzuwenden.

Wählen Sie eine oder mehrere Komponenten im Grafikfenster oder im Browser aus, und gehen Sie anschließend wie folgt vor:

1. Klicken Sie mit der rechten Maustaste, und wählen Sie Transparent im Kontextmenü.
2. Wählen Sie iProperties im Kontextmenü, um das Dialogfeld zu öffnen. Klicken Sie auf die Registerkarte Exemplar, und aktivieren Sie dann das Kontrollkästchen Transparent.

Weitere Informationen finden Sie unter So legen Sie Exemplareigenschaften in Komponenten fest.

Verbesserungen an bauteilübergreifenden Referenzen

Der Baugruppen-Browser enthält nun zusätzliche Steuerelemente und Beziehungsdetails für Komponenten mit bauteilübergreifenden Abhängigkeiten.

Die Browser-Knoten zeigen nun die folgenden Informationen an:

• Namen abhängiger Quellkomponenten werden jetzt im Browser-Knoten Referenz angezeigt.



• Die Abhängigkeit der Quelle wird mit folgenden Symbolen dargestellt:
  • Kante
  • Fläche (äußere und innere Begrenzungen der Fläche werden projiziert)
  • Kontur
  • Skizziergeometrie
  • DWG-Geometrie
• Bauteilübergreifende Referenz - Exemplarpfad zeigt eine hilfreiche QuickInfo an, wenn Sie den Cursor über den Knoten bewegen.

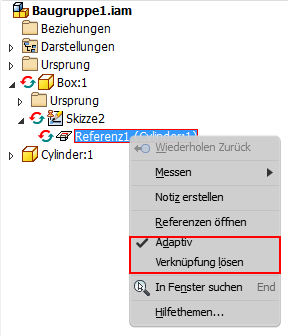

• Verknüpfung lösen ist über den Browser-Knoten verfügbar.



Öffnen von Dateien direkt über den Browser-Knoten

Eine neue Option im Kontextmenü ist im Baugruppen-Browser in der Modellierungsansicht verfügbar, über die Sie Referenzdateien direkt über den Browser öffnen können.

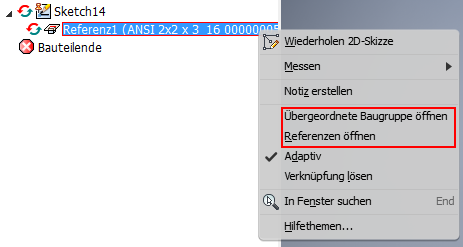

Klicken Sie in einer Bauteildatei mit der rechten Maustaste auf den Referenzknoten im Browser, und wählen Sie Übergeordnete Baugruppe öffnen aus dem Kontextmenü, um bauteilübergreifende Referenzen in der Baugruppendatei zu prüfen, in der die Referenz erstellt wurde. Wählen Sie Referenzen öffnen, um das Bauteil zu öffnen, aus dem die Referenz erstellt wurde.

Zusätzlich zu Referenzen in einer Skizze sind die gleichen Funktionen für adaptive Arbeitselemente für kopierte Objekte verfügbar.

Weitere Informationen finden Sie unter Bauteilübergreifende Skizzen in Baugruppen.
