Befehl In Browser suchen jetzt in Routen aktiviert
Das Kontextmenü In Browser suchen ist jetzt beim Erstellen der Route sowie beim Platzieren flexibler Schlauch-Fittings aktiviert.
Weitere Informationen finden Sie unter So erstellen Sie flexible Schlauchrouten.
Unterstützung der Erstellung mehrerer Zwischenpunkte in flexiblen Schläuchen mit Fittings
Mit zwei neuen Optionen im Kontextmenü, Versatzpunkt und Zwischenpunkt, können Sie mehrere Zwischenpunkte erstellen, wenn Sie flexible Schläuche mit Fittings verlegen. Sie können ein Fitting platzieren, den Schlauch erstellen und abschließend das zweite Fitting platzieren. Sie können auch beide Fittings platzieren und den Schlauch konstruieren, indem Sie zwischen den Befehlen Zwischenpunkt und Versatzpunkt wechseln.
Weitere Informationen finden Sie unter So erstellen Sie flexible Schlauchrouten.

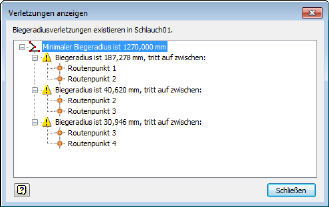

Neues Dialogfeld Verletzungen anzeigen bietet visuelles Feedback für Verletzungen bei flexiblen Schläuchen
Das Meldungsfeld, das beim Prüfen eines fehlerhaften Biegeradius angezeigt wird, wurde durch das neue Dialogfeld Verletzungen anzeigen ersetzt. Das neue Dialogfeld Verletzungen anzeigen zeigt eine Strukturansicht der Splinesegmente an, bei denen Verletzungen des Biegeradius auftreten. Wenn Sie einen Knoten im Dialogfeld auswählen, wird das entsprechende Segment im Grafikfenster hervorgehoben.
Weitere Informationen finden Sie unter So prüfen Sie den Biegeradius in Schlauchrouten.
Verbesserungen an Rohr und Leitung-Dialogfeldern
- Rohr- und Leitungsstile: Wenn Sie die Größe des Dialogfelds ändern, ändert sich jetzt auch die Größe der Gruppe Stileinstellungen. Es ist kein Bildlauf mehr erforderlich, um sämtliche Angaben wie Name, Familie, Standard oder Darstellung zu lesen.
- Rohre und Leitungen - Entwurf: Die Breite des jetzt skalierbaren Dialogfelds nimmt auch zu, wenn über sieben Verbindungsnummern hinzugefügt werden.
-
Dateiname für Rohr- und Leitungsverläufe: Der Zielordner im Feld Speicherort für Verlaufsdatei wird automatisch aktualisiert, wenn Sie den Namen im Feld Dateiname für Rohr- und Leitungsverläufe und im Feld Verlaufsdateiname ändern.
Weitere Informationen finden Sie unter Rohre und Leitungen.

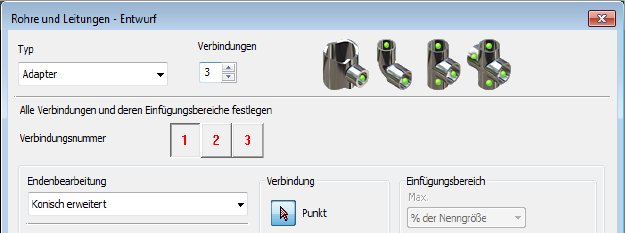

Verbesserung beim Publizieren der Endenbearbeitung in Rohr und Leitung
Beim Publizieren von Rohr und Leitung-Inhalten im Dialogfeld Rohr und Leitung - Entwurf wird die eingestellte Endenbearbeitung für Verbindungen automatisch belegt, wenn Sie Verbindungen hinzufügen.
Weitere Informationen finden Sie unter Rohre und Leitungen - Entwurf.
Zusätzliche Produktivitätsverbesserungen
- Die Kontextmenüoption Fitting-Durchmesser ändern, die ab Inventor 2016 für Fittings in festen Routen verfügbar ist, steht jetzt für Fittings in einer flexiblen Schlauchroute zur Verfügung. Sie können ein oder mehrere Fittings in einer flexiblen Schlauchroute auswählen und den Durchmesser für alle ausgewählten Fittings ändern.
Weitere Informationen finden Sie unter So erstellen Sie flexible Schlauchrouten.
- Die neuen Kontextmenüoptionen Größe ändern und Verbindung bearbeiten sind verfügbar, wenn Sie ein Fitting in einer vorhandenen Route platzieren.
- Die neue Kontextmenüoption Alle Verbindungen löschen ist verfügbar, wenn Sie mehrere Rohr und Leitung-Komponenten auswählen.
- Verwenden Sie die Leertaste, um Fitting-Verbindungen an einem Rohr und Leitung-Formteil in einem Verlauf umzudrehen, der keine Routen enthält.
- Sie müssen im Dialogfeld Fitting verbinden nicht mehr auf die Schaltfläche OK klicken, um die Auswahl Freies Fitting und Basis-Fitting zu bestätigen. Der vorgegebene Fokus im Dialogfeld Fitting verbinden ist jetzt auf OK festgelegt.
Weitere Informationen finden Sie unter So verbinden und bearbeiten Sie Fitting-Verbindungen und Komponenten in Rohr und Leitung.
- In einer aktiven Route können Sie jetzt mehrere Arbeitselemente auswählen und eine Auswahl mehrerer Arbeitselemente löschen, die als eingeschlossene Geometrie hinzugefügt wurden.
Weitere Informationen finden Sie unter Rohre und Leitungen.
