Beim Platzieren einer Abhängigkeit Passend zwischen zwei Achsen prognostiziert Inventor nun die beste Übereinstimmung auf Basis der Auswahl mit minimaler Drehung. Inventor weist die optimale Auswahl zu, bevor die Vorschau angezeigt wird.
Wenn Sie beispielsweise Achse 1 mit einer Richtung und dann Achse 2 auswählen, wird die relative Position mit minimaler Drehung beibehalten. Außerdem wird der Richtungstyp (Entgegengesetzt oder Ausgerichtet) angegeben. Aufgrund dieses Verhaltens können Sie eine manuelle Steuerung hinzufügen, um zu verhindern, dass die Komponenten fehlerhaft ausgerichtet werden.
Weitere Informationen zum Platzieren von Abhängigkeiten zwischen zwei Achsen finden Sie unter So platzieren Sie die Abhängigkeit Passend oder Fluchtend in Baugruppen.
Die folgenden Befehle stehen jetzt im Expressmodus zur Verfügung:
Weitere Informationen finden Sie unter Expressmodus und Skelettmodellierung im Expressmodus.
Der Befehl Ellipse wurde in die Gruppe Kreis in der Gruppe Erstellen verschoben, sodass ein einheitlicher Zugriff in den Bauteil- und Baugruppenumgebungen möglich ist.
Unter Anwendungsoptionen Registerkarte Datei

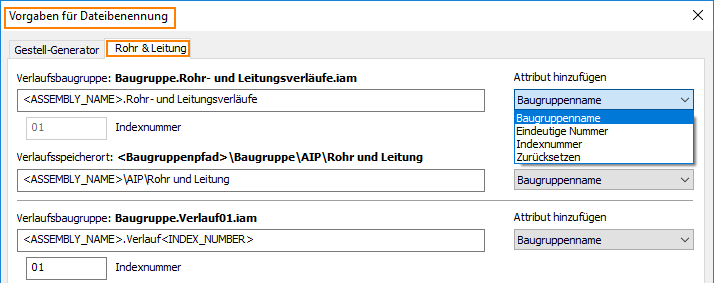

Dialogfeld Vorgaben für Dateibenennung ist jetzt die Registerkarte Rohr und Leitung verfügbar, auf der Sie angeben können, wie mit der Option Rohr und Leitung Dateien und Ordner erstellt werden. Sie können diese Einstellungen beispielsweise nutzen, um die Ordnerstruktur flach zu halten und das AIP-Unterverzeichnis vollständig zu eliminieren. Darüber hinaus können Sie jetzt das Benennungsschema mit den Optionen in der neuen Dropdown-Liste Attribut hinzufügen konfigurieren.
Eine Inventor® Ideas-Übermittlung
Weitere Informationen finden Sie unter So passen Sie die Ordnerstruktur für Rohre und Leitungen an.
Das Dialogfeld Wellen-Generator umfasst jetzt einen Schalter, mit dem Sie angeben können, wie Dateien und Ordner für Wellenkomponenten erstellt werden.
Vorgabemäßig deaktiviert der Schalter die Erstellung einer Unterbaugruppenstruktur und erstellt ein einzelnes Bauteil in der Stammbaugruppe.
Klicken Sie auf den Schalter, um die Erstellung einer Unterbaugruppe zu aktivieren.
Weitere Informationen finden Sie unter So konstruieren Sie eine Welle mit funktionalen Eingaben.
Sie können jetzt den Mittelpunkt eines Langlochs zum Definieren eines Gelenks auswählen.
Eine Inventor® Ideas-Übermittlung
Weitere Informationen zum Erstellen von Gelenken finden Sie unter So definieren und verwalten Sie Gelenkbeziehungen.
Der Befehl Komponenten spiegeln erkennt jetzt Blechbauteile, und Sie können den Blechstil der Quellkomponente mit der gespiegelten Kopie verknüpfen.
Eine Inventor® Ideas-Übermittlung
Weitere Informationen finden Sie unter Komponenten spiegeln.
Sie können jetzt Gewindeelemente in Baugruppen erstellen.
Zugriff:
Eine Inventor® Ideas-Übermittlung
Weitere Informationen finden Sie unter So erstellen Sie Gewinde.
