Verbesserungen bei der Extrusion

Entfallen von Schritten mit Abstand von Fläche

Sparen Sie Zeit mit der neuen Größenoption Abstand von Fläche. Verwenden Sie Abstand von Fläche im Dialogfeld Extrusion, um eine Extrusion von einer Fläche oder Arbeitsebene mit einem Abstand zu beginnen. Abstand von Fläche erstellt eine Kopie der ausgewählten Fläche entlang der Extrusionsrichtung. Außerdem wird es einfacher, die Geometrie zu ändern. Da mit Abstand von Fläche ein zentraler Eingangspunkt zum Ändern der Geometrie erstellt wird, sind keine weiteren Schritte zum Erstellen von Skizzen oder Arbeitsebenen erforderlich.

Dieser Arbeitsablauf kann in Verbindung mit Strukturmodellierungstechniken (einer Art von Top Down-Design) besonders nützlich sein. Bei dieser Modellierungsart werden zentralisierte Konstruktionskriterien vereinfacht und Komponenten erstellt, die sich auf diese Kriterien beziehen.

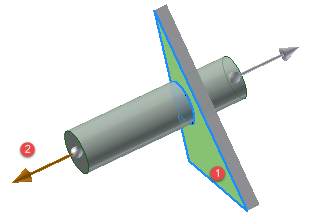

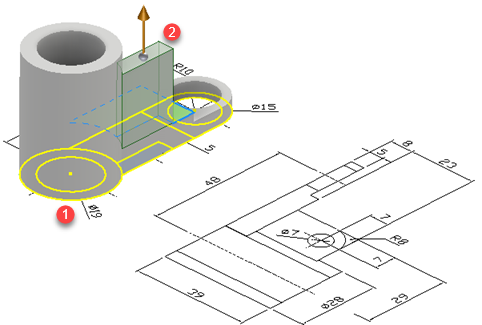

Wählen Sie ein Skizzenprofil und dann eine Fläche, eine Arbeitsebene oder eine Oberfläche aus, auf der die Extrusion beginnen soll.
Anmerkung: Das Skizzenprofil wird automatisch ausgewählt, wenn nur eines vorhanden ist.
Geben Sie die Richtung und Entfernung an.

Mit der neuen Option Auswählen, um das Element durch Dehnen der Fläche zu beenden wird die Extrusion auf einer Fläche beendet, die über die Ausführungsebene hinausgeht.

Weitere Informationen finden Sie unter So erstellen Sie extrudierte Elemente.

Eine Inventor® Ideas-Übermittlung

Verwenden der Registerkarte Weitere Optionen für unterschiedliche Ergebnisse

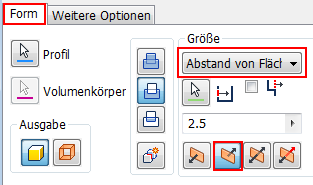

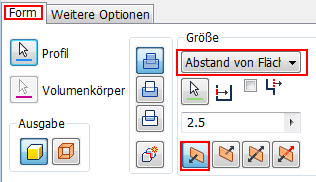

Verwenden Sie mit Abstand von Fläche und Richtung 1 oder Richtung 2 auf der Registerkarte Form die Optionen auf der Registerkarte Weitere Optionen, um unterschiedliche Ergebnisse zu erzielen.

Richtung 1
