Unterstützung für partielle Fasen
Sie können jetzt eine Fase erstellen, die keine vollständige Kante erfordert. Dem Dialogfeld Fase wurde die neue Registerkarte Teilweise hinzugefügt, um die Erstellung von partiellen Fasen zu unterstützen.

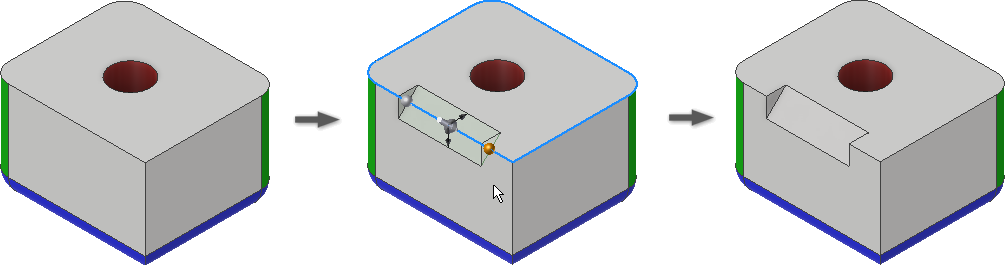

Mit den Einstellungen auf der Registerkarte Teilweise können Sie eine Fase in einem bestimmten Abstand entlang einer Kante enden lassen. Erstellen Sie eine partielle Fase, indem Sie die Position der Endscheitelpunkte entlang einer vorhandenen Fasenkante definieren. Der Startscheitelpunkt wird automatisch erstellt.
Nachdem Sie auf einen Punkt auf einer Kante geklickt haben, um den Endpunkt zu definieren, können Sie den getriebenen Bemaßungstyp über das neue Dropdown-Menü Getriebene Bemaßung festlegen in Zum Ende (Abstand vom Ende der Kante bis zum Ende der Fase), Zum Anfang (Abstand vom Anfang der Kante bis zum Anfang der Fase) oder Fase (Fasenlänge) ändern. Der vorgegebene Typ für getriebene Bemaßungen ist Zum Ende. Drei Parameter werden erstellt; einer dieser Parameter ist ein Referenzparameter, der auf der ausgewählten Einstellung für getriebene Bemaßungen beruht.
Weitere Informationen finden Sie unter So erstellen Sie Fasen und partielle Fasen.
