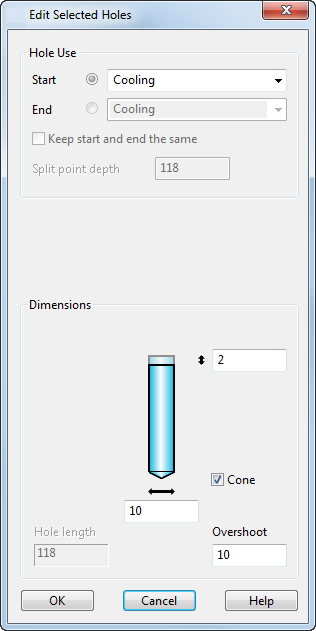

Dieser Dialog definiert die Art von Bohrungen, die von einem Kühlkanal verwendet werden:
Wenn Sie mehrere Bohrungen bearbeiten, stehen die Werte in dem Dialog für eine der Bohrungen in der Auswahlliste. Wenn Sie einen ungültigen Wert für eine bestimmte Bohrung festlegen, werden alle Bohrungen mit Ausnahme dieser Bohrung aktualisiert.
Bohrungsverwendung:
- Wählen Sie den Bohrungstyp, der im Kühlkanal verwendet wird, in der Dropdown-Liste aus. Wenn es sich bei dem Kühlkanal um eine Durchgangsbohrung handelt, definieren Sie die Start- und Endbohrungen, indem Sie die Startpunkt- und Ende-Optionen auswählen:
- Startpunkt - Legt den Bohrungstyp für die Startbohrung fest. Wählen Sie den Bohrungstyp aus. Die Abmessungen für die Bohrung werden angezeigt.
Wenn es sich bei dem Kühlkanal nicht um eine Durchgangsbohrung handelt, definiert die Start-Option die Bohrung.
Um die Abmessungen für die Startbohrung festzulegen, stellen Sie sicher, dass die Umschaltfläche auf der linken Seite ausgewählt ist. Die Abmessungen für die Bohrung werden angezeigt.
- Ende - (Nur verfügbar f+r Durchgangsbohrungen) Dies legt den Bohrungstyp für das Ende der Durchgangsbohrung fest. Wählen Sie den Bohrungstyp aus. Die Abmessungen für die Bohrung werden angezeigt.
Um die Abmessungen für die Endbohrung einzustellen, wählen Sie die Umschaltfläche auf der linken Seite aus. Die Abmessungen für die Bohrung werden angezeigt.
Der Kühlungsassistent verwendet alle verfügbaren, passenden Volumen-Bohrungstypen, was Ihnen erlaubt, Durchmesser und Tiefen zum Bohren, Gewindebohren, Vorbohren des Gewindes und für Zylindersenkungen zu definieren.
- Startpunkt - Legt den Bohrungstyp für die Startbohrung fest. Wählen Sie den Bohrungstyp aus. Die Abmessungen für die Bohrung werden angezeigt.
- Anfang und Ende auf selbem Punkt belassen - (Nur verfügbar für Durchgangsbohrungen) Wenn diese Option ausgewählt ist und Sie eine Abmessung einer beliebigen Bohrung ändern, ändert sich auch die entsprechende Abmessung der anderen Bohrung.
Wenn diese Option abgewählt ist, werden die Änderungen nur auf das Ende angewendet, das zurzeit ausgewählt ist.
- Tiefe des Trennpunkts - (Nur verfügbar für Durchgangsbohrungen) Hierbei handelt es sich um die Position entlang der Startbohrung, an der diese auf die Endbohrung trifft.
Abmessungen:
- Für jeden Bohrungstyp wird ein Bild einer Bohrung mit Feldern, in denen Sie bestimmte Abmessungen ändern können, angegeben.
Für jeden Bohrungstyp können Sie verschiedene Abmessungen festlegen. Die Anleitung ist ähnlich bei jeder Bohrung:
Wenn Sie die Abmessungen für die Startbohrung einstellen möchten, wählen Sie den Umschalter neben Start aus. In ähnlicher Weise, wenn Sie die Abmessungen für die Endbohrung einstellen möchten, wählen Sie den Umschalter neben Ende aus.
Sie können die Größe der Bohrung ändern, indem Sie Werte in die Abmessungen-Felder eingeben. Bei Gewindebohrungen können Sie auch die Größen ändern, indem Sie verschiedene Standard- und Größen-Optionen auswählen.
Bei dem Sicherheitsabstand handelt es sich um die Länge über der Bohrung, die sicherstellt, dass die Bohrung die Formplatte beim Bohren korrekt schneidet:
Zu dem Start jeder Bohrung wird der Sicherheitsabstand automatisch hinzugefügt. Wenn die Bohrung gerade durch die Formplatte schneidet, wird der Sicherheitsabstand auch zu dem Ende der Bohrung hinzugefügt.
- Kegel - Dies fügt einen Kegel zu der Spitze der Bohrung hinzu.
- Bohrungslänge - Dies ist die Länge der Bohrung. Sie können diese Länge nicht hier ändern. Um diese zu ändern, müssen Sie die Länge der Linie zum Anlageteil ändern.
- Überlauf - Bohrungen werden um diese Länge erweitert, um sicherzustellen, dass sich diese innerhalb der Formplatten überschneiden. Dieser Wert wird nicht zu Bohrungen hinzugefügt, die gerade durch eine Formplatte schneiden.
Gewindebohrungen-Details:
Setzen Sie diesen Bereich ein, um die Einzelheiten zu Gewindebohrungen zu bestimmen. Mithilfe dieser Optionen können Sie den Standard und die Größe der Bohrung einstellen.
- Standard - Wählen Sie den Namen des Standards aus. Wenn Sie Ihre eigenen Werte eingeben möchten, wählen Sie Benutzerdefiniert aus.
- Größe - Wählen Sie die Größe aus.
- Gewindetiefe - Geben Sie einen Tiefenwert ein.
- Gewindedurchmesser - Geben Sie einen Wert für den Durchmesser ein.
- Durchmesser fürs Vorbohren des Gewindes - Geben Sie einen Durchmesser für das Vorbohren ein.
- Gewindesteigung - (Nur verfügbar bei benutzerdefinierten Gewindebohrungen) Geben Sie einen Steigungswert ein.
OK - Nimmt die Änderungen, die an der Bohrung vorgenommen wurden, an und schließt den Dialog.
