Eine Liste aus Baugruppenbohrungen ist eine Tabelle, die Informationen zu den Bohrungen in der Baugruppe enthält.
Die Baugruppe muss sich in einer aktiven Zeichnungsansicht befinden, damit die Liste erstellt werden kann.

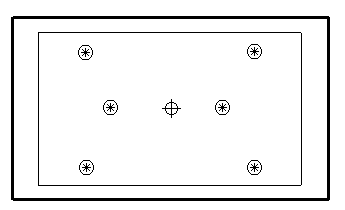

Das nachfolgende Modell ist Teil einer Baugruppe in einer aktiven Ansicht. Es handelt sich um eine Auswerferplatte in einem Formenaufbau:

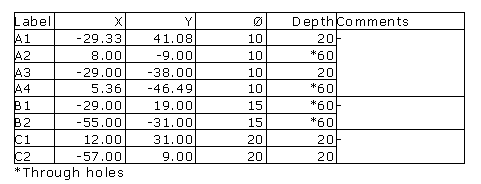

Für die Bohrungen in der Auswerferplatte wurde die folgende Liste erstellt:
Wenn die vorgegebene Einstellung Bohrungen, die einzubeziehen sind auf der Seite Liste im Dialogfeld Optionen ausgewählt ist, werden nur Bohrungen, die senkrecht zur Ansicht sind, in die Liste aufgenommen.
Nur die Bohrungen der ausgewählten Komponenten werden in die Liste aufgenommen. Wenn keine Auswahl erfolgt, werden die Bohrungen aller Komponenten eingeschlossen.
In der Ansicht wird jeder Bohrung eine Beschriftung zugewiesen. Alle Bohrungen mit demselben Durchmesser beginnen mit demselben Buchstaben und werden in einer Kommentarspalte zusammengefasst.
Falls Bohrungen auf derselben Linie liegen und denselben Durchmesser haben, erhalten Sie dieselbe Beschriftung.
Durchgangsbohrungen werden in der Liste jetzt mit einem Sternchen * gekennzeichnet.

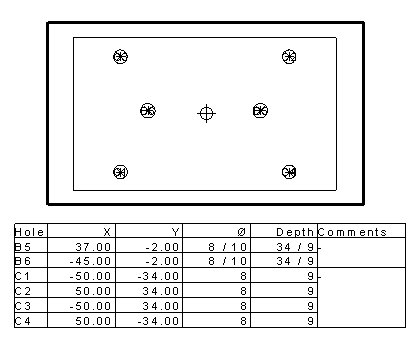

Die Liste zeigt die Beschriftungen, Mittelpunkte, Durchmesser und Tiefen der Bohrungen an. Handelt es sich um eine konische Bohrung, werden zwei Durchmesser angegeben.
Im Dialogfeld Optionen können Sie auf der Seite Liste weitere Optionen festlegen.
