Die Beschriftung eines Bezugskreises ist ein Symbol (aus einzelnen Objekten), und dessen Zeiger ist eine Linie.
Sie können einen Bezugskreis oder eine Maßhilfslinie verschieben, den Text in einem Bezugskreis bearbeiten, zusätzliche Maßhilfslinien hinzufügen und Maßhilfslinien mit Führungsverlängerungen ändern.
So verschieben Sie einen Bezugskreis
- Klicken Sie, und ziehen Sie den Referenzkreis an eine neue Position.
In diesem Beispiel wird der Bezugskreis nach oben und links verschoben:
- Lassen Sie die Maustaste los, um die neue Position zu bestätigen.
Die Maßhilfslinie wird automatisch aktualisiert:
So verschieben Sie die Maßhilfslinie eines Bezugskreises
- Klicken Sie und verschieben Sie die Maßlinie auf eine neue Position.
In diesem Beispiel wird das Ende auf die rechte Seite des Bezugskreises gezogen:
- Lassen Sie die Maustaste los, um die neue Position zu bestätigen.
Die Maßlinie wird auf die neue Position gesetzt:
Die Stelle, wo die Maßlinie den Bezugskreis berührt, wird automatisch aktualisiert.
So bearbeiten Sie den Text eines Bezugskreises
- Wählen Sie die Beschriftung des Bezugskreises aus.
Die Beschriftung ist ein Symbol.
- Klicken Sie auf Start-Registerkarte > Dienste-Gruppe > Umwandeln > Symbol, um das Symbol in Text umzuwandeln.
- Bearbeiten des Texts:
So fügen Sie zusätzliche Maßhilfslinien zu einem Bezugskreis hinzu
- Wählen Sie die Beschriftung des Bezugskreises aus.
- Doppelklicken Sie auf die Beschriftung, um das Dialogfeld Maßhilfslinien hinzufügen anzuzeigen:
- Klicken Sie in dem Dialogfeld auf einen der Maßhilfslinienköpfe.

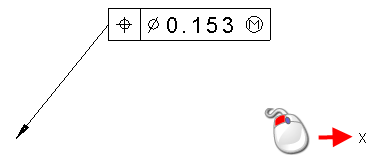

- Klicken Sie auf die Position, an der der Zeiger der Maßhilfslinie eingefügt werden soll:
Die neue Maßhilfslinie verlässt den Bezugskreis an der nächstliegenden Kante der Beschriftung.
Sie können erzwingen, dass die Maßhilfslinie die Ecke eines Bezugskreises mit einer Feldbeschriftung verlässt. Dafür wird die Maßhilfslinien an Rahmenecken anfügen-Option auf der Bezugskreis-Seite des Dialogfelds Optionen aktiviert.

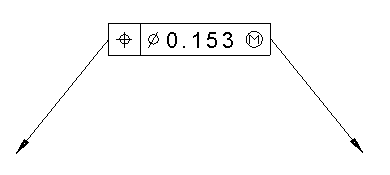

Eine neue Maßhilfslinie wird von dem Bezugskreis dargestellt:
- Fahren Sie mit dem Hinzufügen weiterer Maßhilfslinien fort, indem Sie eine Art von Maßhilfslinie auswählen und dann deren Position eingeben.
- Klicken Sie auf OK, um den Dialog zu schließen.
Sie haben außerdem die folgenden Möglichkeiten:
- Verwenden Sie die Optionen auf der bezugskreisspezifischen Text-Symbolleiste, um den Text, den Zähler und die Maßhilfslinien der Bezugskreise während der Erstellung zu ändern.

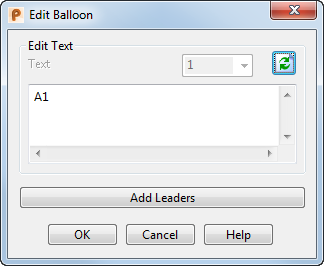

- Doppelklicken Sie auf einen Bezugskreis, um das Dialogfeld Bezugskreis ändern anzuzeigen:
Verwenden Sie die Optionen in diesem Dialogfeld, um die Elemente in dem Bezugskreis zu bearbeiten:
Text ändern – Der Beschriftungstext des aktuellen Bezugskreises wird angezeigt. Bearbeiten Sie den Text, um die Beschriftung zu ändern.
– Aktualisiert den Text, der im Grafikfenster in dem Bezugskreis angezeigt wird.
Maßhilfslinien hinzufügen – Zeigt das Dialogfeld Maßhilfslinien hinzufügen an.
Anmerkung: Wenn Sie auf einen Bezugskreis mit einer geometrischen Toleranz doppelklicken, wird das Dialogfeld Geometrische Toleranz angezeigt.
