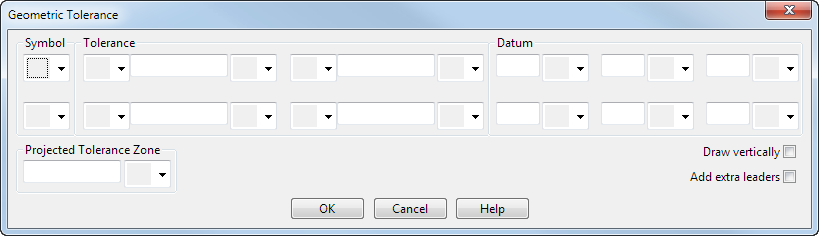

Formular 'Form-/Lagetoleranz'

Verwenden Sie dieses Formular, um die Form-/Lagetoleranz, die im Bezugskreis eingeschlossen ist, zu definieren.

Symbol – Wählen Sie ein Toleranzsymbol aus der Liste aus:

Keine gerade Abflachung Rundheit Zylinderform Linienprofil Geländelängsschnitt parallel

Rechtwinkligkeit Ebener Winkel Position Konzentrizität Symmetrie Rundlauf/Planlauf Gesamtrundlauf/-planlauf

Toleranz

• Wählen Sie, ob Sie ein Durchmessersymbol möchten:

  Symbol Kein Durchmesser

  Durchmessersymbol

• Geben Sie den Toleranzwert ein.
• Wählen Sie ein Symbol Materialauflage aus:

  Keine

  Maximal

  Mindestens

  Ungeachtet der Merkmalsgröße

Nullpunkt — Dies definiert den Nullpunkt, von dem die Toleranzen gemessen werden.

Um zwei Zeilen der Form-/Lagetoleranz im Bezugskreis zu haben, legen Sie die zweite Zeile der Optionen Symbol, Toleranz und Nullpunkt fest.

Projizierte Toleranzzone

• Geben Sie einen Wert ein.
• Wählen Sie, ob Sie ein Symbol Projiziertes Toleranzfeld möchten:

  Kein Symbol

  Symbol für projiziertes Toleranzfeld

Senkrecht zeichnen – Wählen Sie diese Option, um den Bezugskreis vertikal zu erstellen, z. B.:

Zusätzliche Maßlinien hinzufügen – Wählen Sie diese Option, um mehr als eine Maßlinie zu haben, z. B.:

Anmerkung: Der Bezugskreis oben hat abgeknickte Zeiger.

Das Zusätzliche Maßlinien anfügen Formular wird angezeigt, wenn Sie auf die OK Schaltfläche klicken.

Anmerkung: Wenn Sie das Dialogfeld Form-/Lagetoleranz durch Doppelklicken auf einen vorhandenen Form-/Lagetoleranz-Bezugskreis geöffnet haben, wird die Option Zusätzliche Maßlinien hinzufügen durch die Option Maßhilfslinien hinzufügen ersetzt, die das Dialogfeld Maßhilfslinien hinzufügen öffnet.

OK – Erstellt den Form-/Lagetoleranz-Bezugskreis und schließt das Dialogfeld.
