Verwenden Sie Site Designer zum Erstellen von Stützwänden sowie frei stehender Wände in einem Grundstücksentwurf.

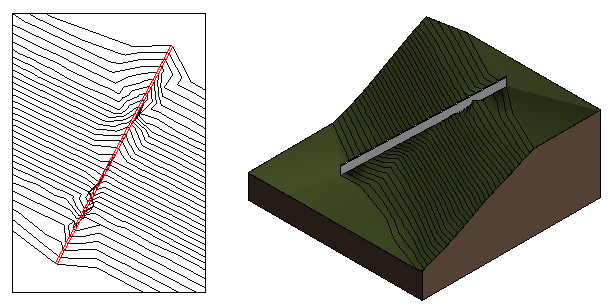

Stützwände sind in der Landschaftsgestaltung verwendete Elemente, die auf einer Seite Erde zurückhalten, auf der anderen jedoch frei stehen. Mithilfe von Stützwänden können Änderungen des Gefälles in einem Gelände mit unebener Topografie leichter umgesetzt werden. Sie ermöglichen oft steilere Abträge und damit größere nutzbare Flächen auf an Abhängen gelegenen Parzellen mit Auf- und Abtrag.
Sie können in Site Designer außer Stützwänden auch frei stehende Wände für die Landschaftsgestaltung erstellen.
Stützwände: Revit oder Site Designer?
Sie können Stützwände in Revit oder Site Designer erstellen.
- Revit-basierte Stützwände: Revit-basierte Stützwände sind tragende Wände mit dem Typ Basiswand: Stützwand oder ähnlich. Wenn Sie diese Wand als Bestandteil eines Gebäudeentwurfs verwenden, hat sie eine tragende Funktion im Gebäude. Das Gelände wird jedoch nicht verändert, um Platz für die Stützwand zu schaffen. Sie müssen das Gelände erdseitig manuell ändern. Verwenden Sie Revit-basierte Stützwände, wenn die Wand Bestandteil des Gebäudes ist.
- Site Designer-basierte Stützwände: Diese Wände sind nicht Bestandteil des eigentlichen Gebäudes. Sie gehören stattdessen zu den Landschaftselementen des Grundstücksentwurfs. Verwenden Sie Site Designer für Stützwände, wo Erde zurückgehalten werden soll, und um die Anpassung des umgebenden Geländes in Site Designer zu ermöglichen. Site Designer-basierte Stützwände können auch als frei stehende Wände in der Landschaftsgestaltung verwendet werden.
Erstellen von Stützwänden
Beachten Sie beim Erstellen von Stützwänden mit Site Designer die folgenden Richtlinien:
- Stützwandfamilien. In speziellen Site Designer-Familien für Stützwände werden Breite, Höhe und Material der Wand, ihre Basis- und Sauberkeitsschicht, die eventuelle Projektion der Verbindungsneigung für Auf- und Abtrag von der Wandrückseite in das vorgeschlagene Gelände sowie weitere Parameter für die Neigung angegeben. Weitere Informationen finden Sie unter Laden von Familien für Site Designer.
- Basislinien. Erstellen Sie mithilfe des Werkzeugs Modelllinie oder Detaillinie Basislinien für die Stützwand, bevor Sie diese erstellen. Die Basislinie stellt die Achse der Wand dar.
- Wände erstellen. Verwenden Sie zum Erstellen einer Stützwand das Werkzeug Locate Retaining Wall (Stützwand platzieren), und folgen Sie dem allgemeinen Arbeitsablauf unter Erstellen von Grundstückselementen.

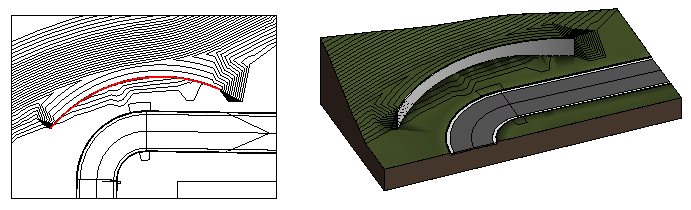

Beim Erstellen der Wand in Site Designer wird das Gelände aktualisiert und die Wand platziert.
- Seite für Neigung wählen. Wenn im ausgewählten Stützwandtyp Parameter für die Neigungsprojektion definiert sind, wählen Sie die Basisline der Wand aus, und klicken Sie dann auf diejenige Seite der Linie, auf der die Neigung sich befinden soll.
- Freistehende Wände. Um eine dem Gelände folgende, zur Landschaftsgestaltung gehörige Wand zu erstellen, verwenden Sie den Typ Retaining Wall (Stützwand), und legen Sie für den Parameter Slope Projection (Neigungsprojektion) den Wert No (Nein) fest.
- Mengen. Ermitteln Sie mithilfe des Berichtswerkzeugs von Site Designer die Materialmengen für Basis- und Sauberkeitsschichten sowie die Bruttofläche und das Bruttovolumen der Stützwände. Ermitteln Sie mithilfe von Revit-Bauteillisten den Gesamtauf- und -abtrag für das vorgeschlagene Grundstück.
Beim Erstellen einer Stützwand führt Site Designer die folgenden Schritte aus:
- Berechnung der Höhe der Punkte auf der Basislinie
- Platzieren der Wand
- Projektion der Auf- und Abtragsneigungen von der Oberkante und Rückseite der Wand auf das Gelände
- Aktualisierung des vorgeschlagenen Geländes mit den Angaben für die Wand und die neuen Neigungen
