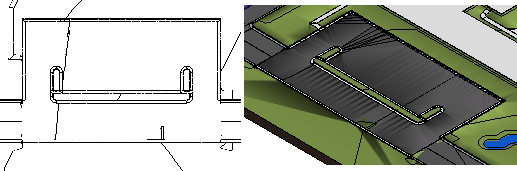

Mithilfe von Site Designer können Sie Parkplätze in Grundstücksentwürfen erstellen.
Video: Erstellen eines Parkplatzes
Erstellen von Parkplätzen
Beachten Sie beim Erstellen von Parkplätzen mit Site Designer die folgenden Richtlinien:
- Parkplatzfamilien. In speziellen Site Designer-Familien für Parkplätze können Sie die Tiefe und das Material des Straßenbelags sowie die Tiefe von Basis und Sauberkeitsschicht definieren. Weitere Informationen finden Sie unter Laden von Familien für Site Designer.
- Basislinien. Bevor Sie einen Parkplatz erstellen, müssen Sie mithilfe eines der Werkzeuge Modelllinie oder Detaillinie eine geschlossene Kontur erstellen, die die Basislinie des Parkplatzes bildet. Die Basislinie gibt den Umfang des Parkplatzes an.
Anmerkung: Revit-Splines werden nicht unterstützt.
- Erstellen des Parkplatzes. Verwenden Sie das Werkzeug Locate Parking Lot (Parkplatz platzieren), und folgen Sie dem allgemeinen Ablauf unter Erstellen von Grundstückselementen.
- Bordsteine. Um einen Bordstein um einen Parkplatz zu erstellen, erstellen Sie zuerst den Parkplatz. Erstellen Sie anschließend mithilfe des Werkzeugs Locate Curb (Bordstein platzieren) den Bordstein.
- Inseln. Erstellen Sie zuerst den Parkplatz. Erstellen Sie anschließend mithilfe des Werkzeugs Locate Curb (Bordstein platzieren) geschlossene Konturen als Bordsteine innerhalb des Parkplatzes. Site Designer fügt beim Erstellen der Insel ein Füllelement oder eine Abdeckung hinzu. Weitere Informationen finden Sie unter Info zu Bordsteinen.
- Neigungen. Nachdem Sie einen Parkplatz hinzugefügt haben, können Sie ihn bearbeiten, indem Sie Neigung, Auffangbecken und Neigungsebenen hinzufügen oder ändern.
- Mengen. Ermitteln Sie mithilfe des Berichtswerkzeugs von Site Designer die Materialmengen für Basis- und Sauberkeitsschichten sowie die Bruttofläche und das Bruttovolumen der Parkplätze. Ermitteln Sie mithilfe von Revit-Bauteillisten den Gesamtauf- und -abtrag für das vorgeschlagene Grundstück.
Beim Erstellen eines Parkplatzes führt Site Designer die folgenden Schritte aus:
- Aktualisierung des Geländes durch Schneiden der Tiefe des Straßenbelags.
- Platzieren eines neuen Geländes für den Parkplatz.
- Zuweisen des Materials für den Parkplatz anhand der ausgewählten Familie.
Bruchkanten

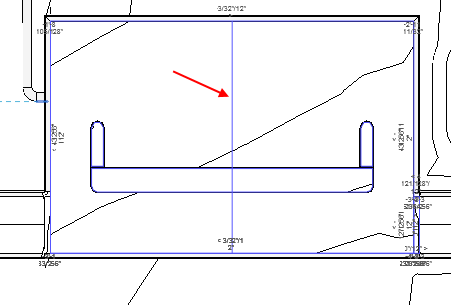

Nachdem Sie den Parkplatz erstellt haben, können Sie mithilfe des Werkzeugs Modify Parking Lot (Parkplatz ändern) auf das Werkzeug Add Breakline (Bruchkante hinzufügen) zugreifen. Mithilfe von Bruchkanten können Sie Kanten im Parkplatz erstellen, mit deren Hilfe höher und tiefer gelegene Punkte, Neigungsebenen und Bereiche für Auffangbecken definiert werden können. Sie können Bruchkanten auf einer Höhe relativ zur aktuellen Oberfläche des Parkplatzes, auf einer konstanten Höhe oder nach Neigung hinzufügen.
