Info zu Straßen und Gehwegen

Mithilfe von Site Designer können Sie Straßen und Gehwege in Grundstücksentwürfen erstellen.

Zum Erstellen von Straßen und Gehwegen wird meist die Option Relative to Toposurface (Relativ zu Gelände), nicht Constant Elevation (Konstante Höhe) verwendet. Beim Erstellen von Straßen und Gehwegen aktualisiert Site Designer das Gelände mit der Neigung der Straße oder des Gehwegs, die mit dem vorgeschlagenen Gelände verbunden sind. Die neuen Straßen und Gehwege werden darüber hinaus zur Visualisierung im Modell platziert.

In Site Designer stehen spezielle Familien für Straßen zur Verfügung, in denen Sie die Einstellungen für die Anzahl der Fahrspuren, die Querneigung, die Platzierung von Bord- und Rinnsteinen, Grünstreifen, Materialien und die Neigungsprojektion festlegen können. In Gehwegfamilien können Sie Einstellungen für die Breite und Tiefe, das Material und die Neigungsprojektion festlegen.

Verwenden Sie das Werkzeug Report (Bericht) von Site Designer, um die Materialmengen für Basis und Sauberkeitsschicht zu ermitteln. Verwenden Sie Revit-Bauteillisten, um die Mengen für Gehweg, Bordsteine und Rinnsteine sowie die Gesamtabtrags- und -auftragsmengen zu ermitteln.

Schnittpunkte

Achten Sie beim Skizzieren der Basislinien für einander kreuzende Straßen oder Gehwege darauf, dass die Linien an der Stelle aufeinander treffen, an der sich die Achsen schneiden sollen. Dadurch wird sichergestellt, dass Site Designer Schnittpunkte korrekt erkennt.

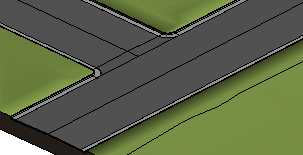

Wenn Sie die erste Straße platzieren, fügt Site Designer über den gesamten Verlauf der Straße Rinnsteine und Bordsteine hinzu wie in der Familie definiert. Wenn Sie eine weitere Straße hinzufügen, die die erste schneidet, erkennt Site Designer den Schnittpunkt und fordert Sie auf, den Radius für die Verbindungsstelle anzugeben. Anschließend werden das Gelände, die Bordsteine und die Rinnsteine für beide Straßen angepasst.

Dieser Vorgang kann einige Zeit in Anspruch nehmen, da die Software das Gelände anpassen sowie die ursprüngliche und die neue Straße neu generieren muss.

Anmerkung: Wenn Sie an der ursprünglichen Straße bzw. dem Gehweg Änderungen vorgenommen haben, die nur dieses eine Exemplar betreffen, (z. B. wenn Sie sein Material definiert haben), gehen diese beim Regenerieren des Elements für den Schnittpunkt verloren. Um dies zu vermeiden, nehmen Sie die benötigten Änderungen nicht am Exemplar, sondern in der Site Designer-Familie vor. Verwenden Sie zum Bearbeiten einer Site Designer-Familie den Site Designer-Family Manager (Familienmanager).

Gehwege für Straßen

Straßenfamilien können verknüpfte Rinnsteine und Bordsteine enthalten, die dem Verlauf der Straße folgen, sie enthalten jedoch keine Gehwege. Fügen Sie Gehwege separat mithilfe des Werkzeugs Locate Sidewalk (Gehweg platzieren) hinzu.

Wenn ein Gehweg einer Straße folgen soll, wählen Sie beim Erstellen der Straße die Option Create A Copy (Kopie erstellen). Mit dieser Option bleibt die Basislinie der Straße erhalten und steht im Modell als Referenz zur Verfügung. Beim Erstellen der Basislinie für den Gehweg können Sie dann die Basislinie der Straße referenzieren und einen Versatz für sie festlegen.

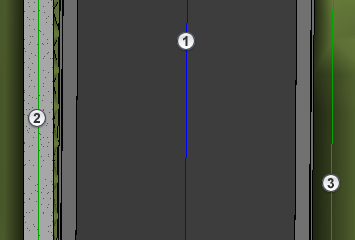

Beispiel: Die folgende Abbildung zeigt

• die Basislinie der Straße
• die Basislinie des Gehwegs, erstellt mithilfe eines Versatzes von der Basislinie der Straße
• eine Basislinie für einen anderen Gehweg, der noch nicht eingefügt wurde
