Teil 4: Erstellen einer Geschossdecke

In dieser Übung erstellen Sie ein Zwischengeschoss im Ladenbereich des Gebäudes.

Kategorie Neue Benutzer Erforderliche Zeit 15 Minuten Verwendete Lernprogrammdateien GSG_04_add_floor.rvt

Bevor Sie beginnen, laden Sie die Datei GSG_04_add_floor.rvt herunter.

Ziele

• Hinzufügen einer Geschossdecke durch Zeichnen eines Umrisses als Begrenzung.
• Bearbeiten der Geschossdeckenbegrenzung und Verwenden der Werkzeuge Ausrichten und Stutzen zur Erstellung einer Skizze einer geschlossenen Schleife.

Video ansehen

Erstellen einer Geschossdecke auf der unteren Ebene

1. Öffnen Sie das Projekt GSG_04_add_floor.rvt.
   Anmerkung: Dieser Datei wurde eine weitere Ebene für das Zwischengeschoss hinzugefügt.
2. Doppelklicken Sie im Projektbrowser unter Grundrisse auf Zwischengeschoss.
3. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen (Geschossdecke).
4. Klicken Sie auf Registerkarte Ändern | Begrenzung für Geschossdecke erstellen Gruppe Zeichnen (Wände auswählen).

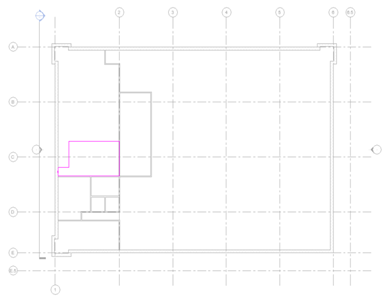

5. Positionieren Sie den Mauszeiger über eine der drei Wände, wie in der Abbildung gezeigt, und klicken Sie zum Platzieren einer Begrenzungslinie.

6. Ändern Sie auf der Registerkarte Ändern | Begrenzung für Geschossdecke erstellen Gruppe Zeichnen die Option, um Liniensegmente zu platzieren.

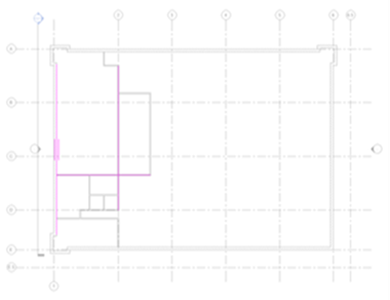

7. Platzieren Sie weitere Begrenzungslinien in etwa wie dargestellt.
8. Klicken Sie auf der Registerkarte Ändern | Begrenzung für Geschossdecke erstellen auf Stutzen für Ecke.

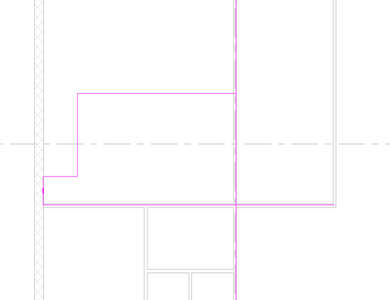

9. Stutzen Sie die Ecken der Umgrenzung, indem Sie die Linien an den Seiten auswählen, die beibehalten werden.

10. Nachdem die Begrenzung eine geschlossene Kontur bildet, aktivieren Sie (Bearbeitungsmodus beenden) in der Gruppe Modus.
