Ändern der Kategorie für Fertigungsteile in Revit

Sie können die Kategorie für ein Fertigungsteil ändern, das dieselbe Kategorie oder eine oder eine andere Vorlage und Spezifikation verwendet wie das Originalteil.

Zum Ändern der Fertigungskategorie für ein ganzes Netz oder einen Teil davon verwenden Sie das Werkzeug Kategorie ändern. Dabei ist es möglich, zu einer Kategorie zu wechseln, die eine andere Kategorienvorlage und Spezifikation nutzt als das ursprünglich ausgewählte Teil.

1. Wählen Sie im Zeichenbereich eine Rohrleitungs-, Luftkanal- oder Kabelführungsstrecke aus.
2. Klicken Sie auf Registerkarte Ändern | MEP Fabrication Rohrsystem/Luftkanäle/Leitungen Gruppe Ändern (Kategorie ändern).

   Die MEP-Fertigungsteilpalette zeigt Informationen zu Kategorie und Dimension(en) für die ausgewählten Rohrleitungen/Luftkanäle/Kabelführungen an.


   Tipp: Wenn die MEP-Fertigungsteilpalette aktiv ist, können Sie mithilfe der Tabulatortaste rasch zwischen den Feldern für die verschiedenen Dimensionen wechseln.

   Wenn Sie den Mauszeiger auf eine Teiledimension in der MEP-Fertigungsteilpalette setzen, werden die dazugehörigen Rohre/Luftkanäle/Kabelführungen im Zeichenbereich hervorgehoben.

3. Wählen Sie in der MEP-Fertigungsteilpalette eine andere Kategorie aus der Liste der geladenen Kategorien.

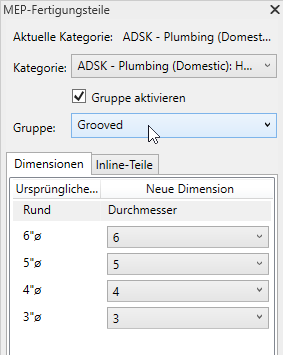

4. Zum Aktivieren einer anderen Formteilgruppe klicken Sie auf Gruppe aktivieren und wählen eine Gruppe aus der Dropdown-Liste aus. So könnten Sie beispielsweise die Gruppe von Rechteckig in Rund Zukauf ändern.
5. Geben Sie auf der Registerkarte Dimensionen die gewünschten neuen Dimensionen an.

   Für Vorlagenteile wie eigens gefertigte rechteckige Luftkanäle geben Sie Werte für die Breite und Tiefe ein. Für Teile aus Produktlisten, etwa zugekaufte runde Rohre oder Luftkanäle, wählen Sie Werte aus der Dropdown-Liste.

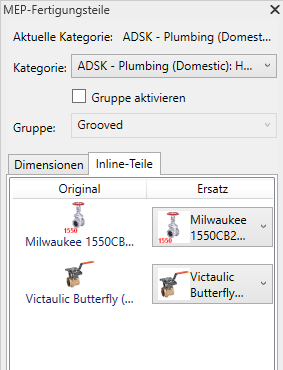

6. Geben Sie auf der Registerkarte Inline-Teile nach Bedarf Zuordnungen für neue Formteile an, meist Ventile und Klappen.
   Anmerkung: Die Änderung der Dimension kann sich auf den Typ des verwendeten Formteils auswirken. Wenn auf der Registerkarte Inline-Teile ein rotes Ausrufezeichen angezeigt wird, müssen Sie Ersatzformteile für eines oder mehrere der Originalteile wählen.
7. Wenn Sie die benötigten Kategorie-/Dimensionsänderungen vorgenommen haben, klicken Sie auf Fertig stellen, um die Änderungen zu übernehmen, oder auf Abbrechen, um sie zu verwerfen.
