Siehe Schritte zum Installieren des Autodesk Steel Connections-Pakets.
Die Installation dieses Pakets ist erforderlich, um Stahlverbindungen mit Dynamo zu platzieren.
So installieren Sie das Dynamo-Paket
- Klicken Sie auf Registerkarte Verwalten
Gruppe Visuelle Programmierung Dynamo.
- Wechseln Sie in Dynamo zu Pakete Suchen nach Paket.
- Geben Sie in der Suchleiste "Autodesk Steel Connections" ein. Nach kurzer Zeit sollten alle Pakete, die dieser Suchabfrage entsprechen, angezeigt werden. Wählen Sie das erste Paket mit passendem Namen aus.
- Klicken Sie auf
(Neueste Version installieren), um das Paket zu installieren.
Anmerkung: Beachten Sie, dass jetzt eine weitere Gruppe namens "Autodesk Steel Connections" in der Dynamo-Bibliothek steht. Sie können diese sofort verwenden.
So installieren Sie eine aktualisierte Version des Dynamo-Pakets
- Deinstallieren Sie das vorhandene installierte Paket.
- Starten Sie Revit neu.
- Installieren Sie das neue Paket wie oben beschrieben.
So verwenden Sie die Beispielskripte für Stahlverbindungen
- Nachdem Sie das Paket installiert haben, klicken Sie auf Registerkarte Verwalten Gruppe Visuelle Programmierung Dynamo.
- Wechseln Sie in Dynamo zu Pakete Pakete verwalten.
- Klicken Sie im Fenster Installierte Pakete neben dem Paketnamen auf
.
- Wählen Sie Stammverzeichnis anzeigen aus dem Menü aus.

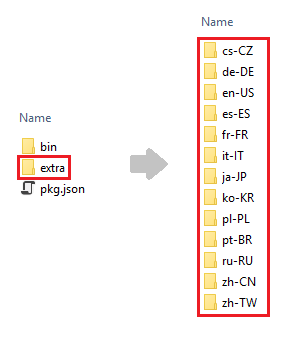

Anmerkung: Dadurch öffnen Sie einen Ordner im Windows Explorer, in dem die Ordner aus dem Paket angezeigt werden. Sie finden die Beispielskripte für jede Sprache im zusätzlichen Ordner Ordner Verbindungen <Sprache – ORDNER>:
- Schließen Sie Windows Explorer und das Fenster Installierte Pakete.
- Klicken Sie auf Registerkarte Verwalten Gruppe Visuelle Programmierung Dynamo Player.
- Klicken Sie im Dialogfeld Dynamo Player auf
( Nach Ordner suchen).
- Navigieren Sie im Dialogfeld Nach Ordner suchen zu einem Verzeichnis mit Dynamo-Skripts.

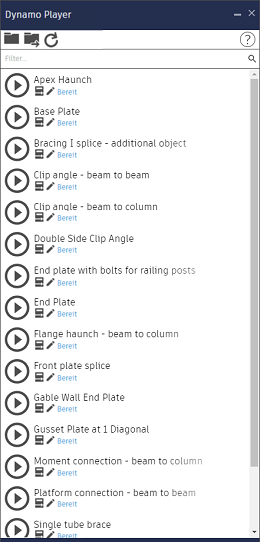

Die Liste der Stahlverbindungs-Beispielskripts wird in Dynamo Player angezeigt:
