Contorneado del perfil (Aprendizaje 1)

A continuación, ejecute una ruta de herramienta de contorno a lo largo del exterior de la pieza.

1. En la cinta de opciones, pulse Ficha CAM panel Fresado 2D Contorno 2D.

Ficha Herramienta

1. En la ficha Herramienta, haga clic en .
   Recuerde: Las definiciones de herramienta se pueden guardar en una biblioteca o solo para la pieza en la que se está trabajando. En este ejemplo, se guardarán las herramientas en la pieza solamente. Siempre se pueden copiar las herramientas en una biblioteca más tarde si desea reutilizarlas.

Añada una nueva herramienta con cotas modificadas.

2. Haga clic en .

Puede utilizar las cotas y el tipo de herramienta por defecto (una fresa plana de Ø8 mm) para este aprendizaje, pero aumente la longitud del surco para poder cortar la altura total de la pieza (22 mm).

3. Haga clic en la ficha Cortador.
4. Cambie el valor de Longitud del surco a: 25 mm
Atención: Si decide ejecutar esta ruta de herramienta en una herramienta de mecanizado, asegúrese de que el número de herramienta corresponda con la posición de la herramienta en el cambiador de herramienta de la herramienta de mecanización, es decir, que en la posición 6 haya un cortador de fresa con punta plana de 8 mm.
5. Haga clic en el botón Aceptar para crear la nueva herramienta.
6. Haga clic en el botón Seleccionar para seleccionar la herramienta de la operación y cerrar el cuadro de diálogo Biblioteca de herramientas.

Grupo Avance y velocidad

Expanda el grupo Avance y velocidad y cambie los parámetros siguientes:

1. Velocidad del eje a: 3000 rpm
2. Velocidad de avance de corte a: 800 mm/min

Atención: Si decide ejecutar esta ruta de herramienta en una herramienta de mecanizado, también deberá definir los parámetros de avance y velocidad según el material que se está utilizando, y las posibilidades de la herramienta y la máquina.

Ficha Geometría

1. Haga clic en la ficha Geometría. Asegúrese de que el botón Selección de contornos esté activo, para poder seleccionar la arista exterior de la geometría de la pieza y ejecutar la herramienta alrededor.
2. Desplace el ratón sobre la arista frontal inferior. Cuando se resalte, haga clic en la arista. El contorno inferior de la pieza se selecciona de forma automática en cadena.
3. Una flecha aparece cerca del contorno encadenado para indicar la dirección de la ruta de herramienta. Puede invertir la dirección de una arista seleccionada con tan solo hacer clic en la flecha.




4. No cierre el cuadro de diálogo Operación si está satisfecho con la selección ya que, si lo hace, terminará la operación de Contorno 2D. En lugar de ello, pase al siguiente paso de este aprendizaje.

Ficha Alturas

1. Haga clic en la ficha Alturas. Se mostrará una vista preliminar de las alturas.

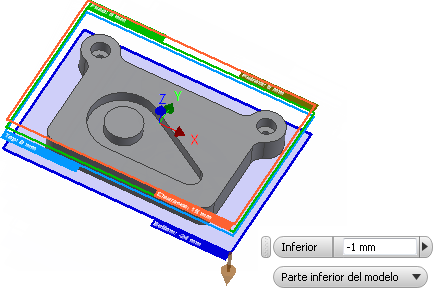

Vista preliminar de alturas: el plano naranja superior representa la Altura del espacio libre. El segundo plano verde oliva representa la Altura de retracción. El plano verde representa la Altura del avance. El plano celeste es la Altura superior. El plano azul oscuro es la Altura inferior.

Para asegurarse de que la herramienta penetre completamente a través del material, reduzca la altura inferior a 1 mm.

2. En el menú desplegable Altura inferior, seleccione Parte inferior del modelo.
3. Cambie Desfase inferior a: -1,0 mm

Observe que el plano de vista preliminar se desplaza en la ventana gráfica.

Consejo: Observe que las distintas alturas también se pueden ajustar con la barra de herramientas pequeña. Solo tiene que hacer clic en el plano de alturas que desea cambiar y arrastrar dinámicamente el manipulador de la flecha hacia el valor que desee. También puede introducir un valor directamente en el campo de texto de la barra de herramientas pequeña.

Iniciar el cálculo

1. Haga clic en en la parte inferior del cuadro de diálogo Operación; o bien pulse con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de marcado para iniciar automáticamente el cálculo de la ruta de herramienta.

La ruta de herramienta se calcula y se muestra en la ventana gráfica.

Importante: Observe que en el Navegador de CAM, se ha creado automáticamente una nueva Configuración. Esto se realiza automáticamente al crear una nueva operación antes de crear una configuración. Una configuración define un número de parámetros usados en todas las operaciones incluidas en la configuración. Por ejemplo, el SCT puede cambiarse en la configuración.

Continúe con Para mecanizar la cajera...
