El mecanizado 3+2 se utiliza para el fresado de múltiples ejes posicional. Utiliza el cuarto y/o quinto eje para definir la posición de la cara o el plano perpendicular a la herramienta. Una vez que los 2 ejes de rotación se sitúan en la actitud adecuada, puede utilizar cualquier trayectoria de 3 ejes para mecanizar las operaciones de pieza.
En este breve módulo de aprendizaje, se presentan dos de las estrategias de mecanizado 3D: Limpieza adaptativa y Limpieza de cajera. Aprenderá a crear dos rutas de herramienta de Mecanizado 3+2 con los siguientes procedimientos.
- Utilizar la orientación de la herramienta en lugar de una configuración
- Utilizar el mecanizado adaptativo para borrar una cajera
- Utilizar una cajera para borrar un segundo elemento 3D

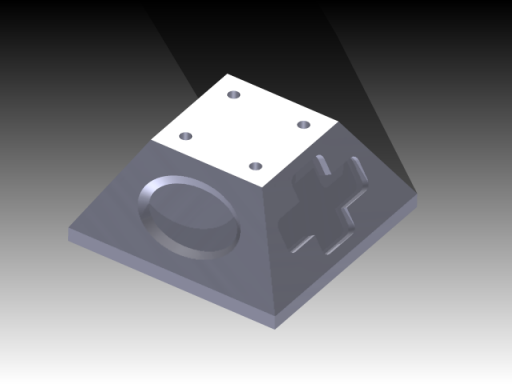

Antes de continuar, abra la pieza Tutorial3.ipt en Inventor CAM. El material que tomamos como punto de partida ya está terminado en una forma que solo requiere el mecanizado de las dos cajeras con rutas de herramienta 3+2.
C:\Users\Public\Documents\Autodesk\Inventor CAM\Examples
