Finalice el exterior de la pieza con una operación Contorno 2D.
- En la cinta de opciones, haga clic en
Ficha CAM
panel Fresado 2D
Contorno 2D
.
Ficha Herramienta
- Asegúrese de que Plana #1 - Ø1/4" siga siendo la herramienta actual.
Ficha Geometría
Puede ser útil para primero ampliar una esquina de la pieza para facilitar la selección del perfil.
- Haga clic en la ficha Geometría y asegúrese de que la Selección de contornos esté activa.
- Seleccione el mismo perfil exterior tal como hizo en la operación adaptativa 2D anterior.

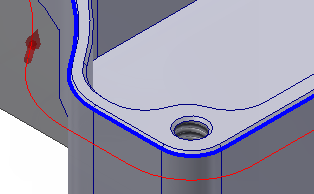

- Asegúrese de que la flecha de contorno aparezca como se muestra en la imagen siguiente. Haga clic en la flecha para invertir la dirección, si es necesario.
Ficha Alturas
- Haga clic en la ficha Alturas.
- En el menú desplegable Altura inferior, seleccione Parte inferior del modelo.
- Defina Desfase inferior en: -0,01 pulg.
Ficha Vinculación
- Haga clic en la ficha Vinculación.
- Defina Distancia de suspensión máxima en: 1,25 pulg.
Iniciar el cálculo
- Haga clic en
, o haga clic con el botón derecho en la ventana gráfica y seleccione Aceptar desde el menú de comandos frecuentes para salir de Contorno 2D y crear la ruta de herramienta.
Continúe con Para mecanizar los chaflanes...
