A continuación, limpie las superficies base donde estén perfectamente horizontales.
- En la cinta de opciones, haga clic en
ficha CAM
panel Fresado 3D
Horizontal
.
Ficha Herramienta
- En la ficha Herramienta, haga clic en el botón
. - Seleccione la herramienta Cubrejuntas #13 - Ø6 R1 mm en la biblioteca Tutorial4.
- Haga clic en
para cerrar el cuadro de diálogo Biblioteca de herramientas.
Ficha Alturas
Por defecto, la estrategia de acabado Horizontal también mecaniza en la parte superior de la pieza y las pequeñas áreas planas en los salientes de la pieza. En esta operación, solo nos interesa la cara plana inferior y, por lo tanto, podemos limitar el rango de profundidad que se va a mecanizar.
- Haga clic en la ficha Alturas.
- En el menú desplegable Altura superior, elija Selección.
- Para la Referencia superior, seleccione uno de los vértices encima del empalme inferior, tal como se muestra a continuación.
Ficha Pasadas
- Haga clic en la ficha Pasadas.
- Defina Tolerancia en: 0,02 mm
- Defina Desviación de suavizado: en: 1 mm
- Active la casilla de verificación Material a dejar. Esta operación mecaniza hacia abajo hasta la forma final de la pieza, sin ninguna tolerancia de material.
- Defina Material radial a dejar en: 0 mm
- Defina Material axial a dejar en: 0 mm (este valor debería actualizarse automáticamente)
Iniciar el cálculo
- Haga clic en
en la parte inferior del cuadro de diálogo Operación; o bien haga clic con el botón derecho del ratón en la ventana gráfica y seleccione Aceptar en el menú de comandos frecuentes para iniciar automáticamente el cálculo de la ruta de herramienta.

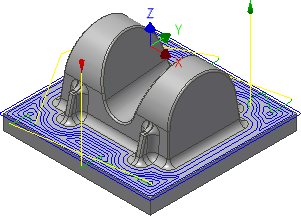

Ahora se calcula la ruta de herramienta y aparece una vista preliminar en la ventana gráfica.
Continúe con Para mecanizar empalmes con fresado de lápiz...
