Visibilidad de la representación de punzonado
Las nuevas opciones permiten controlar la visualización de la representación de punzonado de forma individual.
- Mostrar operación de punzonado moldeado
- Mostrar representación de boceto
Nota: La iFeature de punzonado de chapa debe definirse con una representación de boceto simplificada para poder utilizar esta opción.
- Mostrar marca de centro
Se ha añadido Ignorar anulaciones de desarrollo como una opción de la ficha Representación de punzonado del cuadro de diálogo de edición del desarrollo.
Ahora se puede anular la definición de un punzonado cuya forma se extiende más allá del contorno del desarrollo para que se muestre como una marca de centro o un boceto sin errores.
La anulación de un desarrollo del punzonado heredado continuará mostrando un error hasta que el desarrollo se suprima y se vuelva a crear en Inventor 2017.
Para obtener más información, consulte Procedimiento para crear formas de punzonado en caras de chapa.
Destalonado

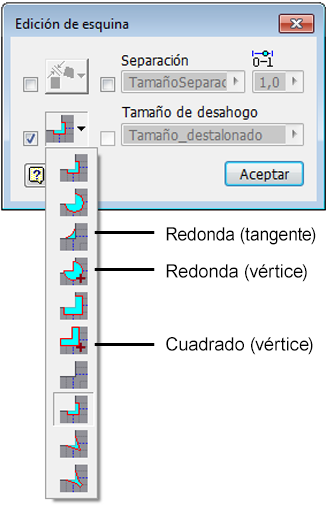

Las opciones Redonda (tangente), Redonda (vértice) y Cuadrado (vértice) se han añadido a los destalonados para proporcionar más soluciones de inserción.
Para obtener más información, consulte Referencia del cuadro de diálogo de edición de modificación de esquina.
Errores de cálculo del desarrollo
Un desarrollo con errores de cálculo muestra un icono de información en el navegador y participa en Design Doctor.
Para obtener más información, consulte Procedimiento para trabajar con un desarrollo de chapa.
Desplegar iFeatures
- El desplegado se limita a las iFeatures que se puede desplegar si se crean como operaciones de chapa normales.
- Las formas deformadas, como soportes para fiador y lamas de sellado, no se pueden desplegar.
Para obtener más información, consulte Trabajo con iFeatures.
Mejoras en los cuadros de diálogo de chapa
Los cuadros de diálogo siguientes contienen nuevas funciones:
- El botón Aplicar se añade a la los cuadros de diálogo Redondeo de esquina y Chaflán de esquina para mejorar la eficiencia.
- Ahora se puede cambiar el tamaño del cuadro de diálogo Redondeo de esquina y mantenerse presente durante la sesión.
Aplazar actualización del desarrollo
- La opción de Cálculo del desarrollo se ha añadido a la ficha Modelado del cuadro de diálogo Parámetros del documento.
- Aplazar actualización en desarrollo se ha añadido a Opciones para abrir archivos.

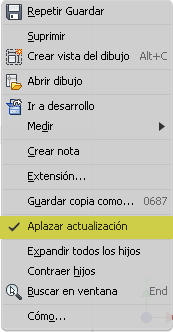

- También puede hacer clic con el botón derecho del ratón en el desarrollo del navegador para aplazar la actualización.
Edición directa
El comando Edición directa se ha añadido al panel de la cinta de opciones de modificación de chapa
