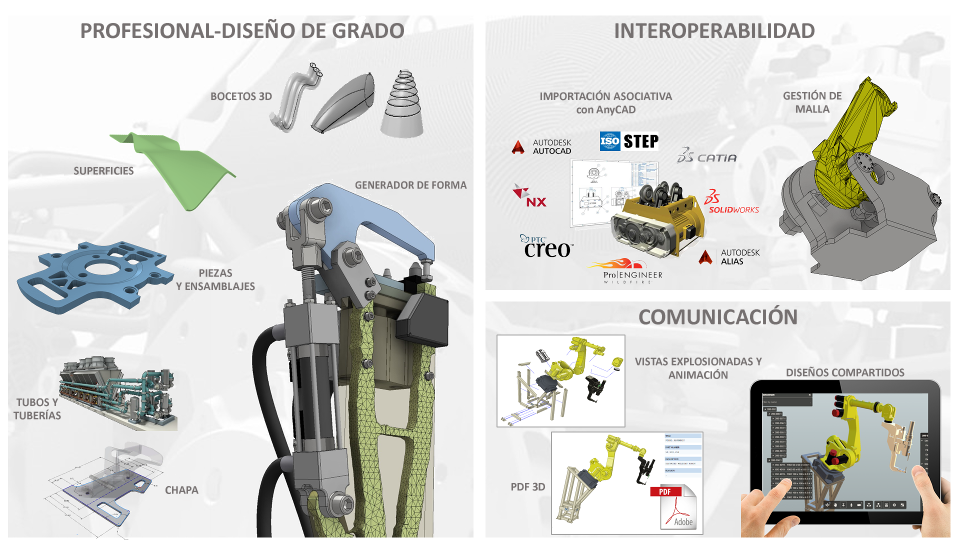

Inventor 2017 está pensado para la función en expansión del ingeniero profesional.
- Mejoras en las herramientas de diseño de núcleo: diseñe de forma más rápida y optimice el rendimiento desde el principio.
- Interoperabilidad mejorada: recopile rápidamente los datos de diseño a fin de generar una definición completa del producto.
- Funciones integradas de comunicaciones: conecte con cualquier persona del equipo del proyecto y comparta sus progresos.
Juntos, estos avances le ayudan a crear mejores diseños, coordinar los esfuerzos de desarrollo de producto en su equipo y realizar su trabajo con mayor rapidez.
Mejoras de diseño
Boceto
Nuevos comandos de boceto 3D ofrecen un mayor control, velocidad y facilidad de uso.
- Un nuevo comando de Transformación 3D ofrece un completo conjunto de herramientas de manipulación de geometría para mover y girar la geometría con rapidez y precisión.
- Se añaden nuevos tipos de restricciones para proporcionar un mayor control y permitirle crear bocetos de curvas en caras 3D.
- Copia/pegar permite copiar y pegar en el mismo boceto 3D o entre bocetos 3D y reutilizar la información del boceto 3D para acelerar la creación del modelo.
Para obtener más información, consulte Mejoras en el boceto 3D.
Modelado de superficies
Varias herramientas nuevas permiten un mayor control al generar la geometría de superficie en Inventor 2017.

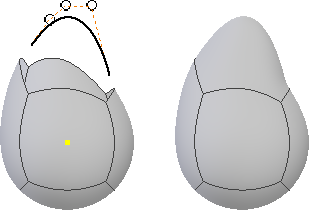

Los raíles guía se añaden al comando Superficie de contorno. Ahora puede utilizar curvas y puntos que dan forma a la superficie y controlar de una forma más precisa la continuidad y la forma.
Superficie reglada presenta una nueva opción de ángulo para todos los tipos de superficies. La opción Barrido cambia a Vector y es compatible con la selección de aristas y bocetos para definir la dirección.
Para obtener más información, consulte Mejoras en el diseño de piezas.
Creación de piezas

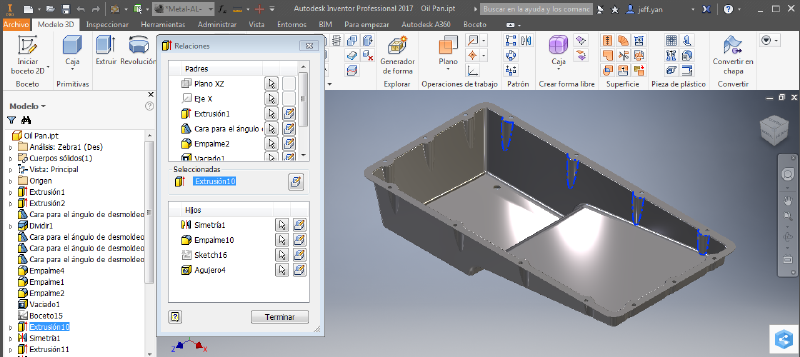

La nueva herramienta Relaciones entre operaciones identifica las relaciones padre e hijo entre operaciones de pieza. Esto le ayuda a comprender enseguida cómo los parámetros definen el modelo y se puede utilizar para ejecutar o automatizar cambios en la geometría.
Varias mejoras de patrones también se han implementado para ayudarle a modelar las piezas más rápido.

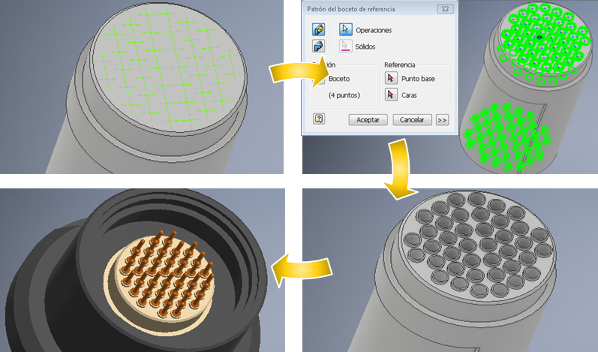

- El comando Patrón del boceto de referencia genera rápidamente operaciones o cuerpos en disposiciones complejas definidas en un boceto 2D o 3D.

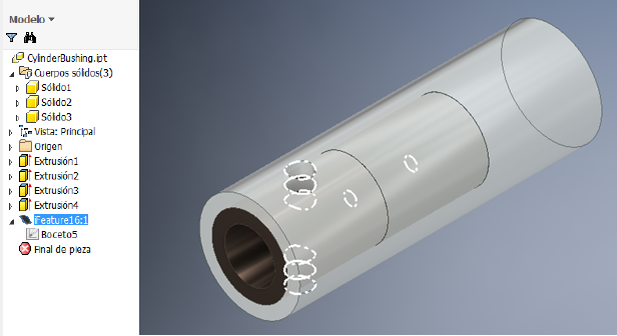

- iFeatures admite la generación de patrones y reflejos en piezas con varios cuerpos.

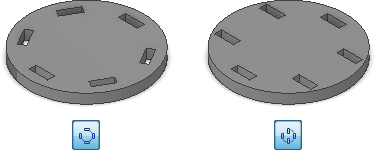

- Los patrones circulares proporcionan una nueva opción para una orientación fija a fin de simplificar el proceso de modelado de matrices circulares.
Novedades de vídeo: mejoras de modelado
Para obtener más información, consulte Mejoras en el diseño de piezas.
Definición de ensamblaje (no disponible en Inventor LT)

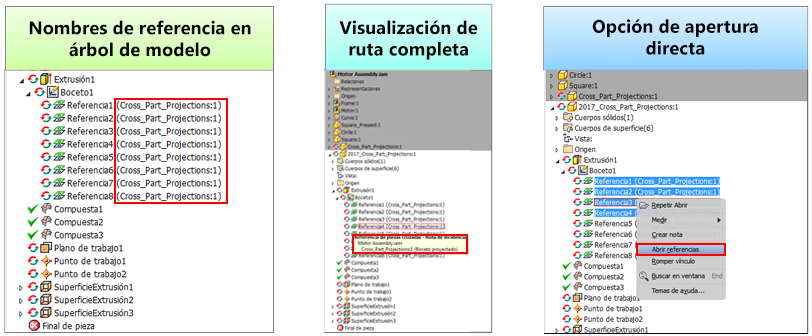

Mejoras de informes de referencias entre piezas dentro de los ensamblajes le ayuda a identificar con más facilidad y acceder a piezas relacionadas.
De forma similar a los patrones del boceto de referencia para piezas, los patrones del boceto de referencia de ensamblajes permiten colocar piezas en matrices complejas definidas mediante un boceto.

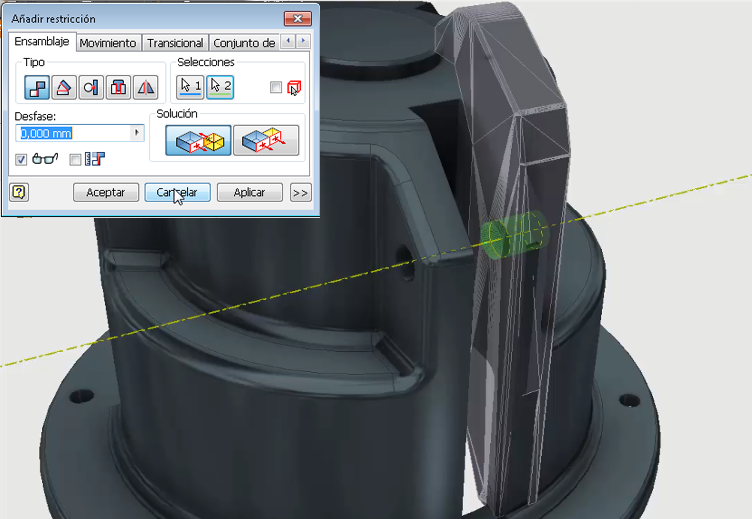

Los datos de malla ahora se pueden incorporar a Inventor y administrarse de forma similar a otros datos CAD 3D. La detección de interferencias ahora también identifica los conflictos entre piezas de malla y otra clase de geometría.
Para obtener más información, consulte Mejoras en el ensamblajeMejoras en el ensamblaje y Mejoras de componentes de malla.
Dibujos
Algunas de las nuevas opciones mejoran las capacidades de dibujos y proporcionan un mayor control sobre el formato. Las nuevas opciones incluyen:
- Aristas de corte irregular en vistas seccionadas
- Estilo de referencia numérica rectangular
- Configuración de vínculo por defecto en el cuadro de diálogo de Opciones
- Ajuste automático de texto y otras mejoras de formato
- Opciones de color de texto de fondo
- Capacidad para abrir directamente una pieza a partir de la lista de piezas del dibujo
Para obtener más información, consulte Mejoras de Dibujo.
Generador de forma (no disponible en Inventor LT)

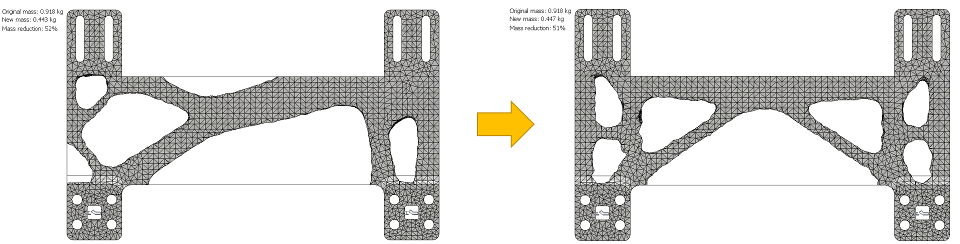

El Generador de forma, presentado en Inventor 2016 R2, ayuda en el diseño conceptual de piezas estructuralmente eficientes. Para Inventor 2017, se han realizado varias mejoras en el flujo de trabajo del Generador de forma y se han añadido nuevos controles.
Los glifos proporcionan información sobre la ubicación de restricciones fijas, bloqueadas y sin fricción. Estos glifos también aparecen ahora en el entorno de análisis de tensión y modal en Inventor Professional.

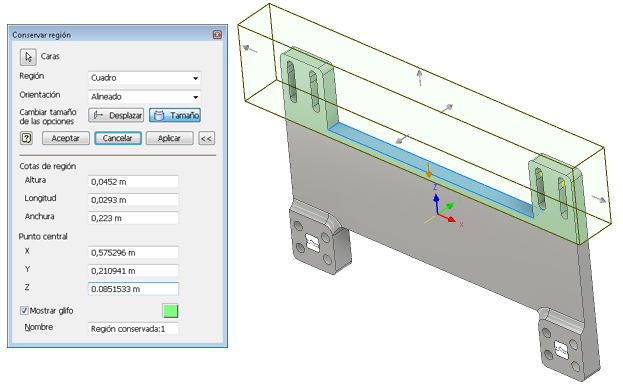

- Se proporcionan controles interactivos para el tamaño y la posición de la región conservada

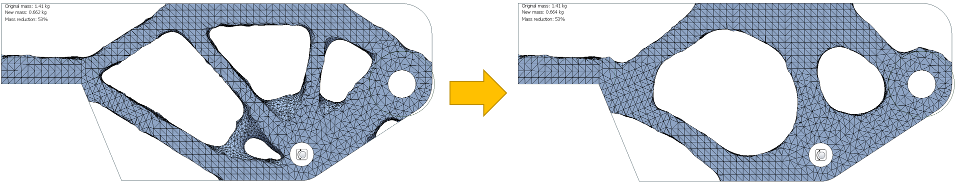

- Los nuevos criterios de tamaño mínimo de miembro influyen en el tamaño de operaciones en la salida de Generador de forma
- Es posible que los usuarios asignen directamente la masa de destino en vez de utilizar un porcentaje de reducción
- Una nueva restricción de simetría opcional genera salidas que sean simétricas alrededor de uno o varios planos
Conservar región
Tamaño mínimo del miembro
Simetría
Novedades de vídeo: mejoras del Generador de forma
Para obtener más información, consulte Acerca del Generador de forma
Chapa
Se han añadido nuevas opciones de flujo de trabajo y controles al entorno de chapa en Inventor 2017:
- Opciones ampliadas de aplazar
- Mejora de los avisos de desarrollo
- Capacidad para controlar individualmente representaciones de punzonado

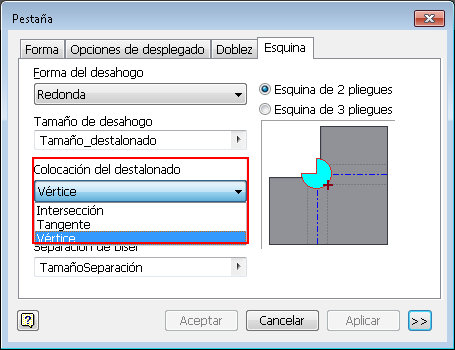

- Nuevas opciones de destalonado
Para obtener más información, consulte Mejoras en la chapa.
Tubos y tuberías (no disponible en Inventor LT)
Se han realizado varias mejoras de eficiencia en los comandos de Tubos y tuberías, incluidos:
- El comando Buscar en navegador está activado en los enrutamientos.
- Hay compatibilidad con la creación de varios puntos intermedios en mangueras flexibles con accesorios.
- El nuevo cuadro de diálogo Mostrar violaciones proporciona una indicación visual de las violaciones de manguera flexible.
- Se puede ajustar el tamaño de los cuadros de diálogo Creación de tubos y tuberías y Estilos de tubos y tuberías.
- La carpeta de destino en el campo Ubicación de archivo de conducto se actualiza automáticamente cuando se cambia el nombre en los campos Nombre de conducto de tubos y tuberías y Nombre de archivo de conducto.
Novedades de vídeo: diseño de tubos y tuberías
Para obtener más información, consulte Mejoras de tubos y tuberías..
Aprendizajes guiados (no disponibles en Inventor LT)

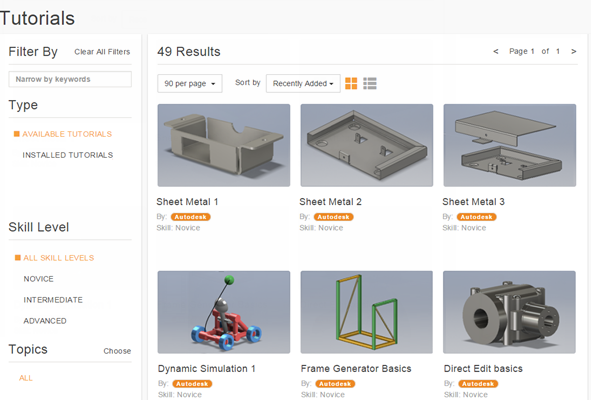

Los aprendizajes guiados se han mejorado para que sean más visibles y fáciles de usar. El panel Vídeos y aprendizajes se ha eliminado. Haga clic en Aprendizaje en Mi página de inicio para ver la nueva galería. La galería contiene una visualización en vivo que muestra todos los aprendizajes disponibles para descargar y todos los aprendizajes instalados. Además, se muestra el progreso del aprendizaje en la imagen de la galería y el aprendizaje activo.
Para obtener más información, consulte Mejoras generales.
Interfaz de usuario
Los ajustes gráficos compensan la gamma (luminancia) y la linealización (transferencia de datos con relación al brillo percibido) utilizadas para mostrar la escena gráfica. Estos cambios ofrecen una experiencia de visualización más igualada de los productos vectoriales.
Los estilos de iluminación estándar y de entorno empleados en la iluminación de la escena del modelo se dividen en dos tipos de estilo para conseguir una mejor experiencia de la administración de estilos. La nueva interfaz con fichas complementa el flujo de trabajo del estilo de iluminación y garantiza la compatibilidad con los estilos heredados. La configuración de sombra se administra de forma individual con el estilo de iluminación.
Inventor 2017 admite monitores 4K de alta resolución. Iconos y cuadros de diálogo en la aplicación aprovechan las pantallas de mayor tamaño en resolución 4K.

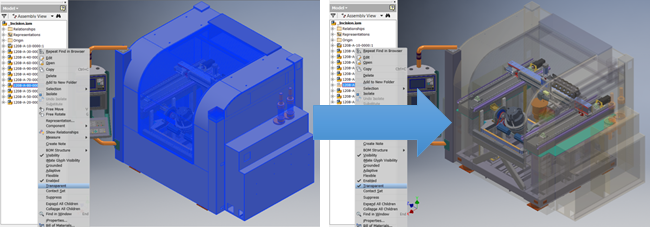

Varios accesos directos nuevos aceleran las tareas comunes y le permiten personalizar Inventor para su flujo de trabajo específico. Puede configurar accesos directos para la visibilidad, la transparencia, comandos de sistemas enrutados, etc., además de los comandos anteriores. Un interruptor de activar o desactivar la transparencia facilita la investigación del interior de los ensamblajes.
Para obtener más información, consulte Mejoras generales.
Mejoras de interoperabilidad
Modelo de referencia AnyCAD y tecnología de calco subyacente DWG (no disponible en Inventor LT)

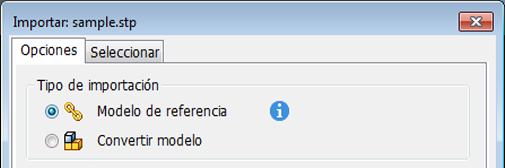

Inventor 2016 presentó un método de vinculación asociativa de la geometría no nativa con el modelo de Inventor mediante una tecnología denominada AnyCAD. En Inventor 2017, se han realizado mejoras significativas en el comportamiento de actualización del modelo de referencia para los archivos de CATIA, Solidworks, NX y Pro-E/Creo. Mayor compatibilidad con multiprocesos a la hora de importar resultados de flujos de trabajo con un mayor rendimiento y actualizaciones más rápidas para flujos de trabajo del modelo de referencia. Además, el modelo de referencia también admite el formato de archivo neutral STEP. Se puede hacer referencia a un modelo STEP en un ensamblaje de Inventor. Cuando el archivo STEP se actualiza, Inventor tiene en cuenta los cambios de diseño de manera similar a otros formatos 3D.
Los flujos de trabajo de calco subyacente DWG se simplifican con las nuevas herramientas de selección de recorte y perfil para aumentar la productividad. La información de DWG también se puede incluir en los dibujos como referencia.
Novedades de vídeo: interoperabilidad expandida
Para obtener más información, consulte Mejoras de actualización de archivos desde otros sistemas CAD.
Para obtener más información, consulte Mejoras de calcos subyacentes DWG.
Gestión de malla

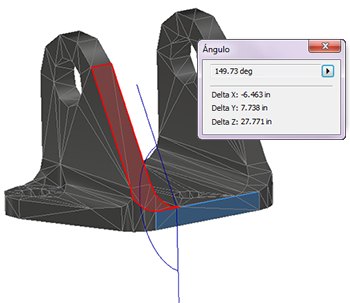

Los datos de malla se pueden incorporar a Inventor y se administran, de la misma forma que en otros datos CAD 3D. Pueden utilizarse herramientas de medición y sección en las caras de malla. La malla se puede seleccionar y proyectar en bocetos. El comando Ajustar cara de malla también permite a los usuarios convertir una cara de malla en una superficie nativa de Inventor, lo que permite que la geometría se edite posteriormente.
Novedades de vídeo: mejora de la gestión de malla
Para obtener más información, consulte Mejoras de componente de malla.
Funciones de comunicación
Ubicaciones compartidas de diseño con diseño conectado de Inventor en Autodesk A360 (no disponible en Inventor LT)
La función de una ubicación compartida de diseño se añadió en Inventor 2016 R3 para facilitar las revisiones de diseños con el equipo y otros colaboradores del proyecto en cualquier lugar y en cualquier dispositivo. Varias mejoras en Inventor 2017 hacen que sea más rápido y fácil colaborar. Los colaboradores y comentarios ahora se pueden examinar y administrar directamente en Inventor. Los nuevos controles permiten compartir propiedades y nombres de pieza, además de los gráficos de modelo para obtener información detallada acerca de las revisiones.
Novedades de vídeo: diseño conectado
Para obtener más información, consulte Diseño conectado en A360 de Inventor.
Mejoras de presentación (no disponible en Inventor LT)

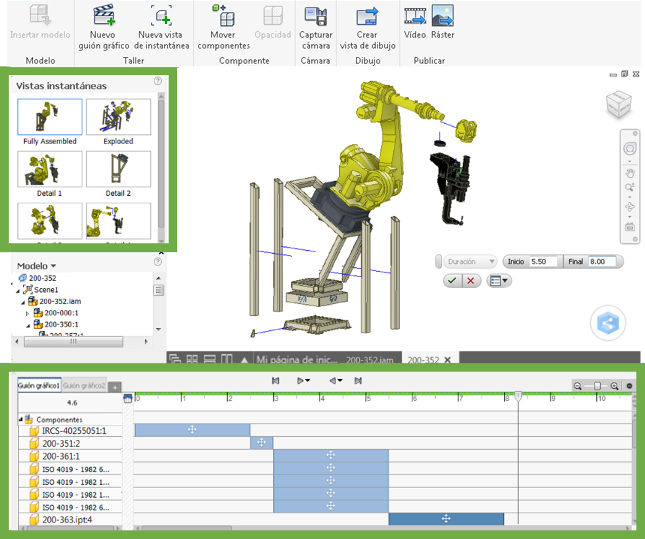

Se ha mejorado el entorno de presentaciones para simplificar y agilizar las tareas de creación de documentación.
- Puede organizar los componentes en la vista explosionada para la creación de dibujos y crear animaciones expresivas y eficaces de forma rápida.
- Las vistas de instantánea le permiten capturar un modelo y disposición de cámara concretos para utilizarlos en las vistas de dibujo y salidas de imagen de ráster.
- Un nuevo panel de historia basado en el cuadro de duración de animación facilita el control y la edición de secuencias o movimiento de ensamblaje. Puede cambiar la duración o el orden de acciones que aparecen en una animación.
Novedades de vídeo: impresionantes presentaciones
Para obtener más información, consulte Mejoras de Presentaciones, Vistas explosionadas y Publicación.
Publicación en PDF 3D (no disponible en Inventor LT de 32 bits)
Inventor 2017 puede exportar sus modelos en formato PDF 3D, que se puede visualizar en Adobe Acrobat Reader. Seleccione las representaciones de vista de diseño, las propiedades del modelo y archivos asociados para incluir. Utilice Adobe Acrobat Reader para abrir archivos PDF 3D. Cree una plantilla PDF 3D personalizada para cambiar la disposición de los elementos exportados en los archivos de salida.
Novedades de vídeo: archivos PDF 3D
Para obtener más información, consulte Mejoras de exportación de PDF 3D.
