Utilice la página de Acabado por proyección de línea para proyectar un patrón cilíndrico sobre el modelo. El centro de este cilindro es el foco del patrón y se define por los valores de Acimut y Elevación. El rango del patrón se describe en términos de la altura y los límites angulares.
Esto permite la proyección a/desde una línea que no sea vertical (normalmente horizontal). Imagine el mecanizado de la mitad de un cilindro en un plano. Proyecte Hacia dentro para un cilindro macho, Hacia fuera para uno hembra. Un ángulo de Elevación de 90
hace que la línea de proyección sea horizontal y produce segmentos de trayectoria a lo largo del cilindro.
- Estilo — Seleccione un estilo para definir la forma del patrón.
- Lineal — Produce un patrón de línea.
- Circular — Produce un patrón circular.
- Espiral — Esta técnica genera un patrón espiral. La selección de esta opción cambia las opciones disponibles en la página de Patrón.
- Lineal — Produce un patrón de línea.
- Posición — Introduzca las coordenadas X, Y, Z para determinar el principio de la línea.
— Haga clic para abrir el cuadro de diálogo de Posición. Utilice el cuadro de diálogo para introducir manualmente las coordenadas y localizar los elementos en la ventana de gráficos.
- Acimut — Introduzca el ángulo de la línea en el plano XY. La rotación se mide en sentido antihorario alrededor del eje Z con 0 en el eje X.

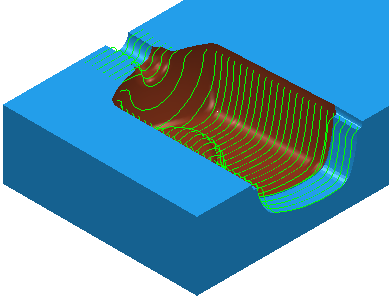

- 0 es a lo largo del eje X

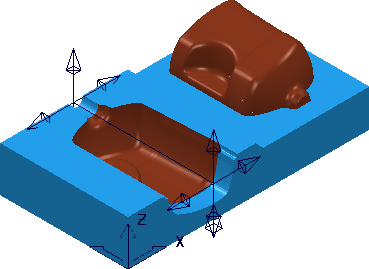

Nota: Seleccione Dibujar para ver las líneas de construcción. - 90 es a lo largo del eje Y

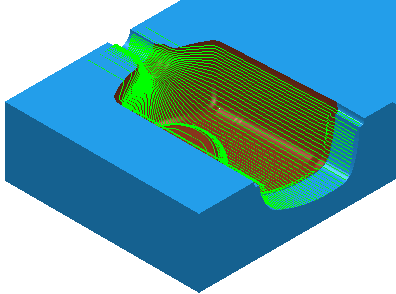

Nota: Esta es la orientación necesaria para este modelo. - 180 es a lo largo del eje -X.
- 0
- Elevación — Introduzca el ángulo de la línea respecto a la vertical (Z).

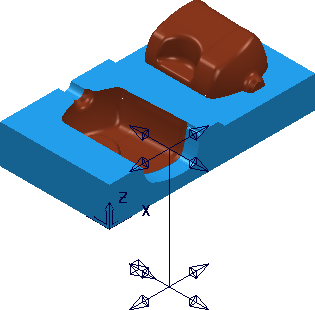

- 0 es vertical (debajo del eje Z).
Nota: Seleccione Dibujar para ver las líneas de construcción.

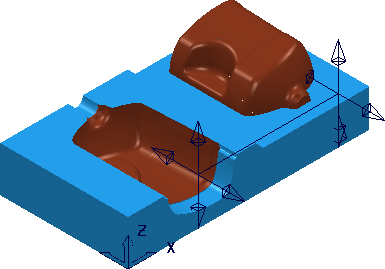

- 90 es horizontal (en el plano XY).
Nota: Esta es la orientación necesaria para este modelo.
Nota: Seleccione Dibujar para ver las líneas de construcción. - 0
- Dirección —Seleccione la dirección para determinar qué zonas se mecanizan.

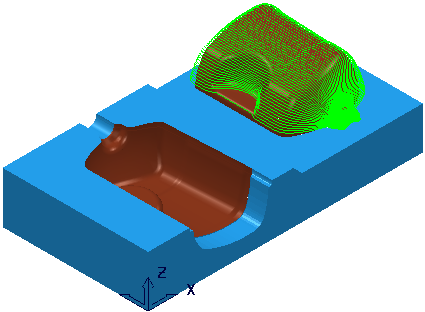

- Hacia dentro — Cuando se selecciona, se mecanizan los núcleos. Genera trayectorias en superficies externas (visibles). Por lo general, el eje se encuentra dentro de la pieza.

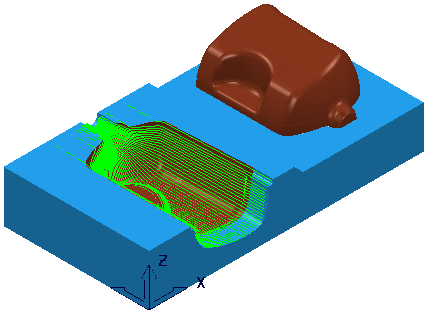

- Hacia afuera — Cuando se selecciona, se mecanizan empalmes internos, agujeros o cavidades. Por lo general, el eje se encuentra en el exterior de la pieza.
- Hacia dentro — Cuando se selecciona, se mecanizan los núcleos. Genera trayectorias en superficies externas (visibles). Por lo general, el eje se encuentra dentro de la pieza.
- Tolerancia — Introduzca un valor para determinar la exactitud con la que la trayectoria sigue a los contornos del modelo.
- Espesor — Introduzca la cantidad de material a dejar en la pieza.
Espesor de componente — Haga clic para mostrar el cuadro del diálogo de Espesor de componente , que permite especificar los espesores de las distintas superficies.
- Paso lateral —Introduzca la distancia entre pasadas de mecanizado sucesivas.
Nota: Esta opción solo está disponible si hay un Estilo de Circular o Espiral.
- Paso lateral angular —Introduzca el ángulo entre pasadas consecutivas.
Nota: Esta opción solo está disponible con un Estilo Lineal.
- Vista previa — Haga clic para producir una trayectoria de vista previa sobre la forma de la proyección.
- Dibujar — Seleccione para visualizar el patrón de vista previa.
