Uso del Reparador de sólidos

Utilice el panel de Reparar de sólidos para localizar y reparar defectos en un modelo de sólido. Los siguientes elementos se catalogan de defectos:

• agujeros
• solapamientos
• autointersecciones
• superficies mal recortadas

Estos defectos se tienen que eliminar porque pueden hacer que fallen las futuras operaciones de figura de sólido.

Para utilizar el Reparador de sólidos:

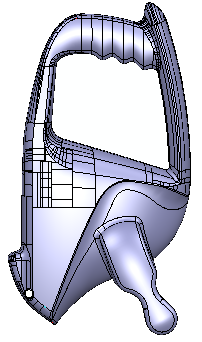

1. Seleccione el sólido en el que va a buscar defectos.
2. Haga clic en la pestaña de Herramientas de sólido > panel de Reparar > Reparador de sólidos.

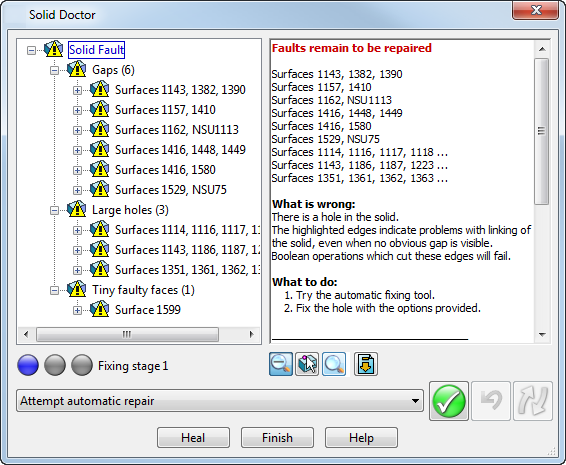

3. Utilice este cuadro de diálogo de Reparador de sólidos para solucionar todos los problemas de un sólido eliminando agujeros y reparando el recorte de superficies defectuosas:



• Árbol de defectos — Recoge los defectos del sólido. Los defectos se pueden seleccionar en el árbol de defectos o en la ventana del modelo. Si selecciona un defecto en el árbol, se resalta en el modelo. También puede seleccionar un defecto en el modelo para resaltarlo en el árbol.



  Por ejemplo:

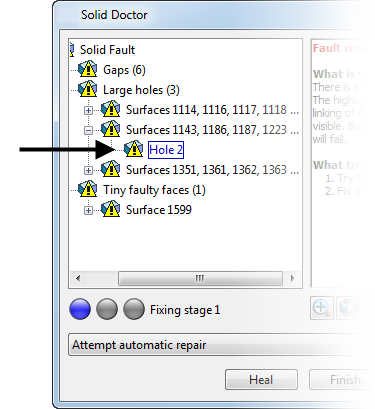

  1. Haga clic en el defecto en el Árbol de defectos.



  2. Haga clic en la anotación del defecto en el modelo.



• Información del defecto — Describe el defecto seleccionado.



  Se proporciona la siguiente información de los defectos:

  • Cuál es el problema — Visualiza una descripción del defecto.
  • Qué hacer — Proporciona el procedimiento de reparación sugerido.
  • Operaciones de reparación fallidas — Recoge las operaciones de reparación que no han funcionado.
• Zoom — Haga clic en este botón para acercar el modelo y acceder a una vista ampliada del defecto seleccionado. Reduzca el zoom para ver todo el sólido.
• Visualización de defectos — Determine cómo se visualizan los defectos en la ventana del modelo.
  • Visualizar las áreas defectuosas seleccionadas — Visualiza el defecto seleccionado en la ventana del modelo.
  • Visualizar todas las áreas defectuosas — Visualiza todos los defectos en la ventana del modelo.
  • Visualizar las áreas afectadas — Actualmente, esta opción no está disponible. Se desarrollará más adelante.

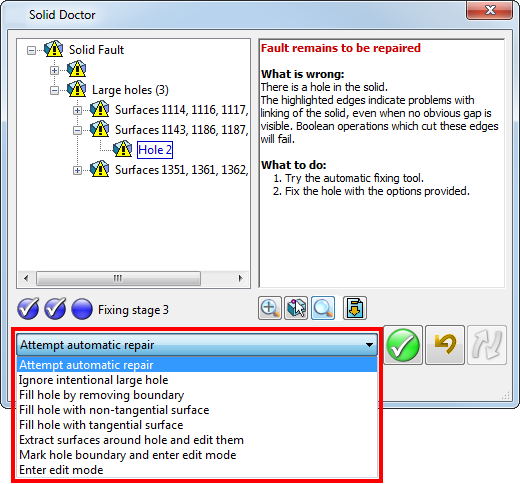

• Opciones de reparación — Seleccione una entrada de reparación de la lista de operaciones de reparación disponibles. Para acceder a más información, consulte la sección de Lista de opciones de reparación. La opción predeterminada es la de Probar una reparación automática. La barra de herramientas de Edición del reparador se despliega en función de la opción de reparación seleccionada.
• Aplicar — Haga clic en este botón para aplicar la opción de reparación.
• Deshacer — Haga clic en este botón para deshacer la última opción de reparación.
• Volver a buscar — Haga clic en este botón para buscar defectos en el sólido.
• Avanzado — Actualmente no está disponible. Se desarrollará más adelante.

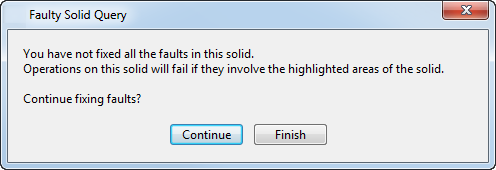

• Finalizar — Haga clic en este botón para cerrar el cuadro de diálogo y buscar defectos. Si se detectan defectos, se abre el cuadro de diálogo de Consulta de sólido defectuoso:



  • Continuar — Haga clic en este botón para abrir el cuadro de diálogo de Reparador de sólidos para continuar reparando defectos.
  • Finalizar — Haga clic en este botón para aceptar los cambios introducidos con el Reparador de sólidos.
