La Configuración de análisis de ruta controla el modo en que los elementos del modelo afectan al camino del recorrido. Los elementos del modelo ubicados entre los puntos inicial y final del camino del recorrido afectarán a la ruta generada por el análisis.
Obstáculos
- Elementos ocultos en la vista.
- Elementos derribados.
- Elementos visibles en un subyacente de la vista.
Añada categorías de modelo que se omitirán durante el análisis del camino del recorrido. En el cuadro de diálogo, active otras categorías de modelo que se omitirán y, a continuación, seleccione las categorías específicas que se omitirán en la lista.
Zona de análisis
La zona de análisis utilizada por el camino del recorrido se establece mediante un valor de desfase superior e inferior desde el nivel de las vistas. Si alguna geometría de un elemento del modelo se encuentra dentro de la zona de análisis, se considerará un obstáculo en el camino del recorrido. El camino del recorrido se generará para evitar estos obstáculos.

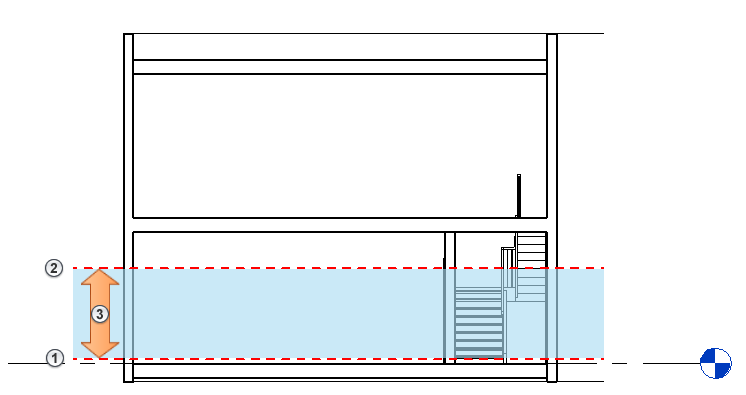

En la siguiente sección, se muestra la zona de análisis
de una vista de plano: parte superior
y parte inferior
.
