Les commandes du panneau déroulant Paramètres d'objet vous permettent de combiner et de séparer des objets corps tout en conservant le format de géométrie solide.
Les commandes suivantes sont également disponibles pour sous-diviser des objets, fractionner des faces et exécuter des opérations booléennes simples. Vous pouvez par exemple positionner une courbe Spline sur un objet, puis utiliser la courbe pour découper l'objet entier ou les faces sélectionnées dans la direction de la vue, sous-divisant ainsi les faces.
-
Sélectionnez un objet corps. >
Groupe de fonctions Modifier > panneau déroulant Paramètres d'objet
- Choisir objet
- Cliquez sur ce bouton, sélectionnez l'objet de niveau supérieur à combiner, puis cliquez sur le bouton Attacher, Fusionner, Projeter ou Couper.
- Attacher
- Attache un objet en l'insérant simplement dans les objets corps en tant qu'élément séparé.
- Détacher
- Retire (détache) les sous-objets sélectionnés de l'objet parent et crée un nouvel objet corps.
Sélectionnez une ou plusieurs faces ou éléments, puis cliquez sur Détacher (il est inutile d'utiliser Choisir objet). Les sous-objets détachés sont retirés de l'objet source et deviennent des objets corps séparés.
- Fusionner
- Fusionne l'objet sélectionné dans l'objet corps en utilisant le procédé Intersection.

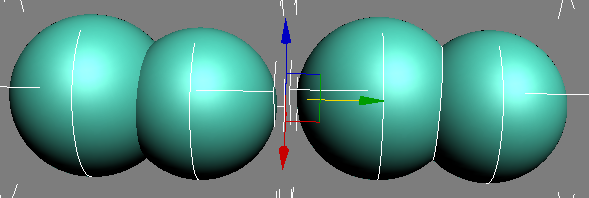

Gauche : sphères attachées (conserve le statut de l'élément)
Droite : sphères fusionnées (un seul élément, nouvelle arête centrale affichant l'intersection)
- Projeter
- Projette une courbe sur un objet corps pour créer de nouvelles arêtes sur cet Objet corps.
La projection est appliquée le long de la normale d'une seule face. Si l'objet corps comporte plus d'une face, sélectionnez une face pour projeter la courbe dessus avant d'utiliser Projeter.
Groupe Découper avec l'objet sélect.
- Découpe 3-D
- Découpe l'objet corps avec un objet 3D. Cette opération produit de nouvelles arêtes correspondant à l'intersection de l'objet avec la géométrie de l'objet corps. Après la découpe, l'objet découpe est supprimé.
Pour utiliser cette option, positionnez les objets de manière à ce que l'objet 3D présente une intersection avec l'objet corps à l'endroit où vous souhaitez créer de nouvelles faces, cliquez sur Choisir objet, sélectionnez l'objet 3D, puis cliquez sur Découpe 3-D. La découpe est effectuée et l'objet découpe est supprimé.
Gauche : Objet corps (boîte) avec cylindre en intersection
Droite : après avoir utilisé Découpe 3-D, de nouvelles arêtes et faces apparaissent à l'endroit où le cylindre présente une intersection avec la boîte.
- Voir coupe
- Découpe l'objet corps en utilisant une ligne de profil en long projetée, parallèle à la direction de la vue active en cours. Généralement, la ligne de profil en long est une courbe spline ou une courbe NURBS.
Pour utiliser cette option, positionnez les objets de manière à ce que la ligne de profil en long soit superposée à l'objet corps à découper dans la fenêtre active, cliquez sur Choisir objet, sélectionnez la ligne de profil en long, puis cliquez sur Voir coupe. La découpe est effectuée et la ligne de profil en long est supprimée.

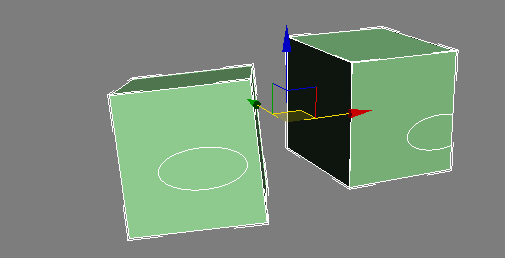

L'illustration suivante montre deux boîtes, converties en objets corps, après avoir utilisé Voir coupe avec deux courbes splines elliptiques. La position de chaque courbe spline par rapport à sa boîte était la même, mais les paires ont été pivotées différemment, de sorte que les résultats sont différents.
Gauche : la courbe spline était alignée par rapport à la surface de la boîte et au point de vue.
Droite : la courbe spline était décalée par rapport à l'axe entre la surface de la boîte et le point de vue.
- Découper sélection seule
- Lorsque cette option est activée, seuls les faces ou les éléments sélectionnés sont découpés. Les autres objets de l'intersection ne sont pas affectés.
Groupe Exploser en objets séparés
Utilisez les boutons de ce groupe pour diviser la géométrie Objet corps en objets corps séparés en la décomposant par Volume (solide fermé), Elément (jeu de faces connectées) ou Face.
