Insérez des points de repère aux intersections en T ou des repères d'angle aux intersections en T et modifiez l'orientation des repères d'angle aux intersections en T.
Utilisez les outils des repères de fils en T pour insérer des points de repère aux intersections en T ou des repères d'angle aux intersections en T aux intersections des fils en T existants. Si un repère de fils en T est présent, les outils changent les points de repère en repères d'angle et inversement. L'insertion de ces repères est automatique lorsque vous utilisez l'outil Insérer un fil et que le dessin est configuré (dans la boîte de dialogue Propriétés du dessin
Styles) pour l'insertion de points ou de repères d'angle aux intersections.
Vous ne pouvez pas insérer un symbole d'intersection en T dans un espace vide. Un fil de ligne valide dont l'extrémité est située à une intersection en T le long d'un autre fil de ligne est nécessaire. Cela signifie qu'aucun symbole d'intersection en T n'est inséré dans un angle simple à 90 degrés. En cliquant avec le bouton droit de la souris sur un symbole d'intersection en T inséré, vous accédez aux outils d'édition tels que Basculer les repères d'angle aux intersections en T, Supprimer le composant, Déplacement rapide ou Insérer un fil.
Insérer des points de repère aux intersections en T
Insère des points de connexion de fils aux intersections en T.
Remplace tous les symboles de connexion de fils d'angle existants par un symbole de point de connexion. Pour insérer automatiquement les points de repère aux intersections en T au fur et à mesure de la création de chaque intersection de fil en T, configurez l'intersection en T par défaut dans la section Style des fils de la boîte de dialogue Propriétés du dessin: Styles.
-
Cliquez sur . Trouver

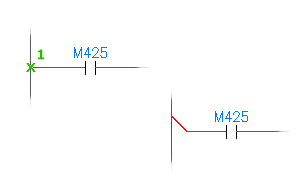

- Sélectionnez un point au niveau ou à proximité du point d'insertion.
Cliquez avec le bouton droit de la souris sur le symbole et sélectionnez Supprimer le composant pour supprimer un symbole d'intersection en T inséré et réparer les fils.
Insérer des repères d'angle aux intersections en T
Cet outil permet d'insérer un symbole de repère d'angle au niveau d'une intersection de fils existante.
Il remplace le symbole de point de connexion de fils existant par un symbole de connexion d'angle. Pour insérer automatiquement les repères d'angle en T au fur et à mesure de la création de chaque intersection de fil en T, configurez l'intersection en T par défaut dans la section Style des fils de la boîte de dialogue Propriétés du dessin: Styles.
-
Cliquez sur . Trouver

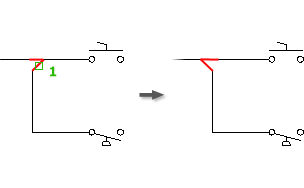

- Sélectionnez un point au niveau ou à proximité du point d'insertion.
Si un point de repère existe, il est remplacé par le symbole d'angle.
- Après insertion et connexion du symbole aux fils, appuyez sur la barre d'espacement ou sur la touche Entrée pour faire défiler quatre orientations différentes à appliquer au symbole inséré. Appuyez sur Echap dès que l'orientation recherchée s'affiche. Remarque : Pour modifier l'orientation du symbole en T après insertion, cliquez avec le bouton droit sur le repère et sélectionnez Basculer les repères d'angle aux intersections en T (ou sélectionnez l'outil dans le ruban ou la barre d'outils). Pour personnaliser l'apparence de ces symboles, modifiez les symboles en T stockés dans la bibliothèque de symboles schématiques sélectionnée. Les noms de ces symboles en T sont HT0_###.dwg et VT0_###.dwg, # correspondant aux combinaisons de 1, 2, 4 et 8. Notez que chaque symbole porte l'attribut WDWSEQ avec une valeur à trois chiffres indiquant la priorité dans la séquence de connexion des fils pour les trois points de connexion du symbole.
Cliquez avec le bouton droit de la souris sur le symbole et sélectionnez supprimer le composant pour supprimer un symbole d'intersection en T inséré et réparer les fils.
Basculer les repères d'angle aux intersections en T
Permet de basculer un symbole d'intersection d'angle en T ou des symboles fenêtrés existants en utilisant quatre orientations possibles.
Cliquez avec le bouton droit de la souris ou appuyez sur la barre d'espacement pour parcourir les différentes orientations d'intersection en T. Appuyez sur ECHAP dès que l'orientation recherchée s'affiche.
-
Cliquez sur
. Trouver

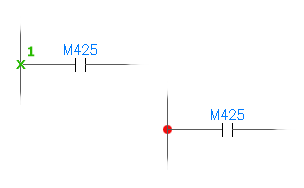

- Sélectionnez ou insérez dans une fenêtre les intersections en T à modifier.
- Cliquez avec le bouton droit de la souris ou appuyez sur la barre d'espacement pour afficher les différentes orientations, puis appuyez sur ECHAP une fois que l'orientation souhaitée s'affiche. Les symboles de point de repère sont ainsi remplacés par des symboles de repère d'angle, et les quatre orientations possibles sont présentées.
