Après avoir importé des calculs de charge dans votre dessin et les avoir appliqués aux espaces, vous pouvez affiche les résultats dans les étiquettes et les nomenclatures pour vous aider à construire votre système de chauffage, ventilation et climatisation.

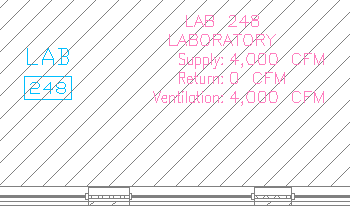

Exemple d'étiquette d'espace

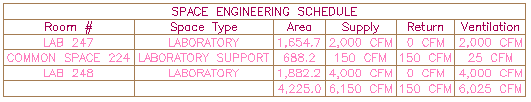

Exemple d'une nomenclature d'espace simple
Les étiquettes et les nomenclatures d'espaces se trouvent dans le navigateur de contenu. Vous pouvez les faire glisser et les déposer sur une palette d'outils.
Pour charger l'étiquette d'espace sur une palette d'outils
- Cliquez sur
l'
.
- Dans le navigateur de contenu, cliquez sur MEP Documentation Tool Catalog - Imperial.
- Dans le volet gauche, cliquez sur HVACHVAC Tags.
- Cliquez sur Text Tags.
- Dans le coin supérieur droit, cliquez sur Suivant pour passer à la page contenant l'étiquette d'espace.
- Déplacez le curseur au-dessus du symbole i-drop.
- Faites glisser le module i-drop depuis le navigateur de contenu et déposez l'outil d'étiquette d'espace sur une palette d'outils.
- Pour ajouter la nomenclature d'espace, répétez les étapes précédentes. La nomenclature d'ingénierie des espaces se trouve dans HVACHVAC Schedules du catalogue d'outils de documentation.
- Refermez le navigateur de contenu.
Pour plus d'informations sur le placement des étiquettes d'espace, reportez-vous à la rubrique Etiquettes. Pour plus d'informations sur la nomenclature des espaces, reportez-vous à la rubrique Nomenclatures. Les étiquettes et les nomenclatures d'espace peuvent servir de guides dans les dessins de conception. Il n'est pas nécessairement indispensable de les inclure dans les vues et les feuilles de dessin des documents de construction.
