Cette procédure permet de visualiser les propriétés relatives à la connexion de gaines, raccords de gaines, gaines flexibles, tuyaux, raccords de tuyauterie, tuyaux flexibles, tubes IRO ou raccords de tube IRO dans la fiche de travail Détails de la connexion.
- Dans le dessin, sélectionnez un objet.
- Dans la palette Propriétés, développez Avancé.
- Cliquez sur
pour ouvrir la fiche de travail Détails de la connexion.

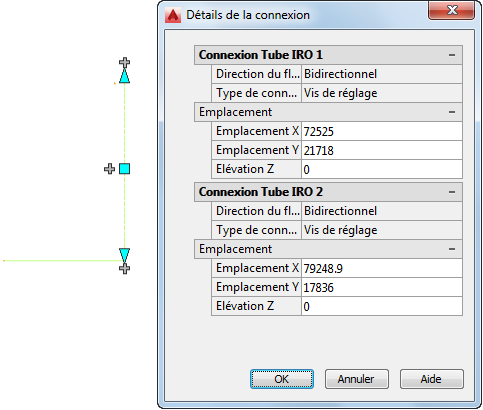

Exemple de détails de connexion de tube IRO

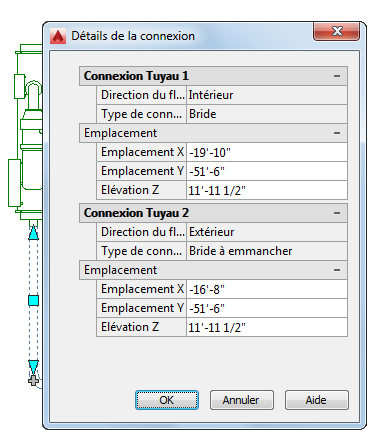

Exemple de détails de la connexion de tuyau
Exemple de détails de la connexion de tube IRO

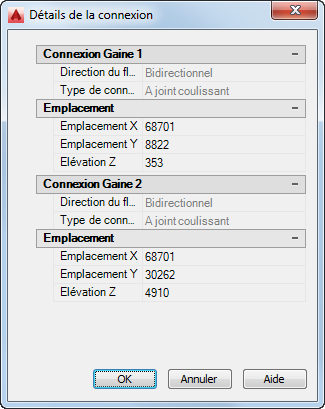

La fiche de travail Détails de la connexion affiche les propriétés suivantes en fonction de l'objet sélectionné. L'emplacement et l'élévation sont les seules propriétés modifiables.
| Propriété | Description | Gaine | Tuyau | Tube IRO | Raccord de gaine | Raccord de tuyauterie | Raccord de tube IRO | Gaine flexible | Tuyau flexible |
|---|---|---|---|---|---|---|---|---|---|
| Taille nominale | Taille telle que spécifiée dans la préférence de routage |
|
|
|
|||||
| Direction du flux | Entrée, sortie ou orientation bidirectionnelle du flux de l'objet de tuyauterie |
|
|
|
|
|
|
|
|
| Type de connexion | Propriété définissant l'assemblage des segments de gaine, de tuyau, de tube IRO et de chemin de câbles |
|
|
|
|
|
|
|
|
| Angle de tolérance maximal (tolérance angulaire de mise en oeuvre) | Tolérance angulaire de mise en oeuvre maximale autorisée pour les raccords femelles (affichée en unités d'angle) |
|
|||||||
| Angle de tolérance actuel | Tolérance angulaire de mise en oeuvre actuelle pour le raccord sélectionné tel que spécifié dans le contenu de catalogue |
|
|||||||
| Emplacement | Coordonnées X et Y modifiables |
|
|
|
|
|
|
|
|
| Elévation | Coordonnée Z modifiable |
|
|
|
|
|
|
|
Remarque : Un jeu de propriétés limité est affiché en mode d'ajout.
