AutoCAD MEP toolset contient un large éventail d'outils organisés en palettes d'outils communes ou spécifiques à une discipline. Ainsi, il existe plusieurs palettes d'outils contenant des outils de documentation tels que ceux relatifs aux annotations et aux repères de vue. De nombreuses palettes d'outils sont également disponibles pour la conception d'équipement mécanique et électrique ainsi que la création de systèmes schématiques, de tuyauterie ou de plomberie. Pour explorer les palettes :
- Cliquez sur
l'
.
- Pour passer en revue la gamme complète des catalogues d'outils et des palettes d'outils livrés avec le logiciel, cliquez sur
l'
.
Le jeu de palettes d'outils est un ensemble de palettes d'outils spécifié pour le profil actif dans le paramètre d'emplacement du fichier des palettes d'outils.
- Cliquez sur

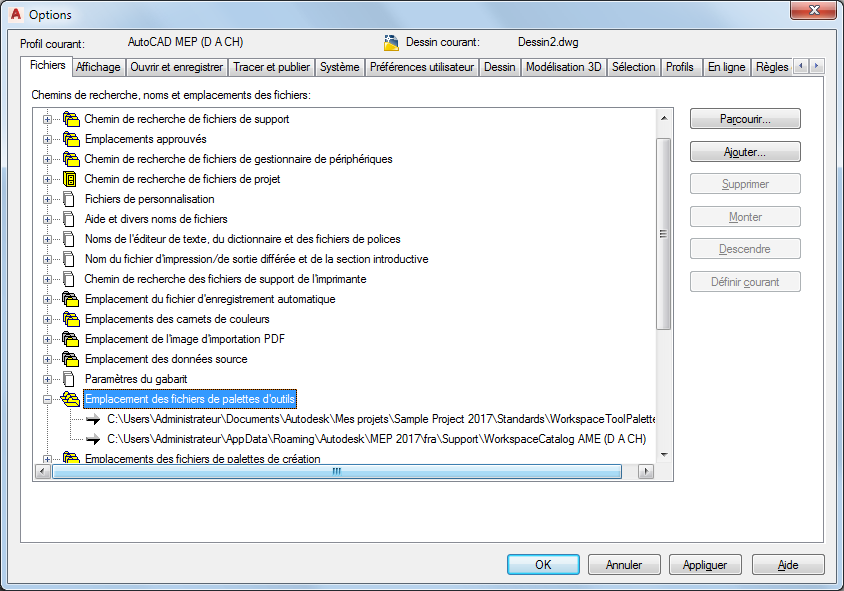

. - Dans la boîte de dialogue Options, cliquez sur l'onglet Fichiers.
Si le jeu de palettes d'outils contient un très grand nombre de palettes, il est possible de créer des groupes de palettes d'outils pour le profil actif et de classer les palettes du jeu de palettes dans ces groupes. Vous pouvez alors afficher toutes les palettes dans le jeu de palettes d'outils ou seulement les palettes d'un groupe et passer, au besoin, d'un groupe de palettes à un autre. Les profils livrés avec le logiciel définissent les groupes de palettes d'outils suivants : HVAC, Tuyauterie, Equipement électrique, Plomberie, Schématique et Architecture.
Si vous travaillez dans un projet, le jeu de palettes d'outils inclut également un groupe de palettes d'outils spécifique au projet. Lorsque vous définissez un projet en tant que projet courant, le logiciel ajoute l'emplacement du fichier Catalogue d'outils d'AutoCAD (ATC) pour les palettes d'outils concernées par le projet au chemin du jeu de palettes d'outils. Lorsque vous fermez le projet en cours ou définissez un autre projet en tant que projet courant, le programme supprime du chemin les palettes d'outils consacrées au projet.
Le gestionnaire CAO ou vous-même pouvez personnaliser les palettes d'outils ainsi que les outils et en créer d'autres. Vous êtes libre d'adapter tout jeu de palettes d'outils. Pour plus d'informations, reportez-vous à la rubrique Personnalisation des palettes d'outils ou Personnalisation des outils.
