Le gestionnaire de circuits permet d'afficher les données et informations concernant les dessins de système électrique. Si vous avez défini une base de données de projet d'équipement électrique, vous pouvez afficher les données de circuit dans les dessins liés. Si vous n'avez pas défini de base de données de projet d'équipement électrique, vous pouvez afficher les données de circuit dans le dessin en cours.
Pour afficher les informations concernant un circuit
- Dans le dessin, sélectionnez un appareil, puis cliquez sur
l'
.
- Dans le gestionnaire de circuits, développez le tableau de distribution, puis sélectionnez un type de système (par exemple, Alimentation et éclairage) pour afficher les propriétés de circuit.
- Pour rechercher un tableau de distribution spécifique, saisissez son nom dans le volet gauche. Les propriétés de chaque circuit sont affichées dans le volet droit.

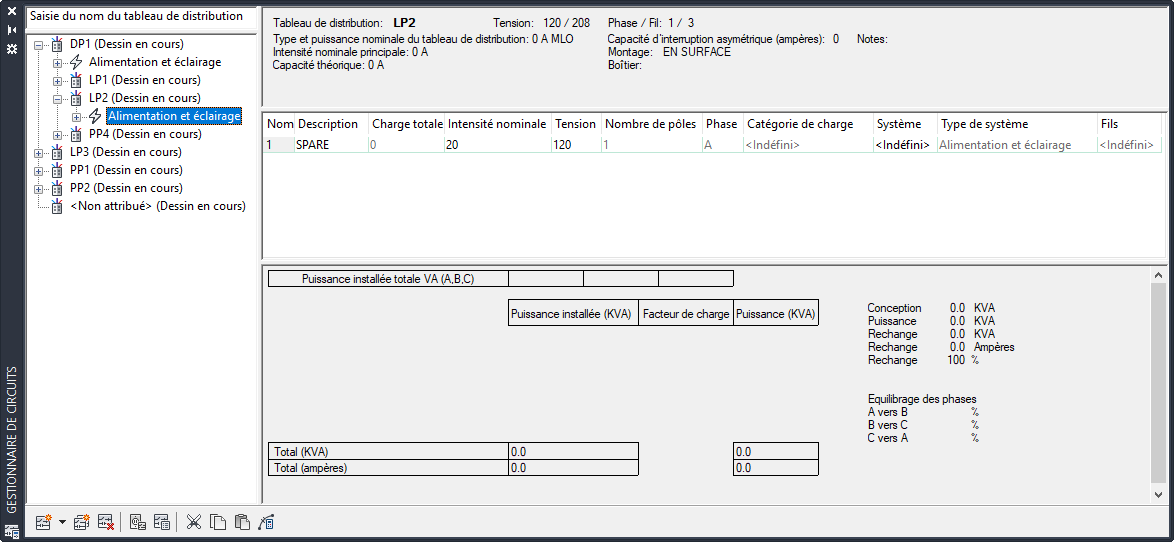

Gestionnaire de circuits
- Pour afficher les circuits assignés à un tableau de distribution par type de système, développez l'entrée correspondant à ce tableau de distribution.
- Pour afficher les circuits correspondant à un type de système donné, développez l'entrée correspondant à ce type de système (par exemple, Alimentation et éclairage).
Si vous avez défini une base de données de projet d'équipement électrique, vous pouvez modifier les paramètres de circuit uniquement à partir du dessin en cours. Vous ne pouvez pas modifier les paramètres de circuit des autres dessins liés à la base de données du projet d'équipement électrique.
Le gestionnaire de circuits signale également les circuits d'alimentation et d'éclairage en surcharge (ceux-ci s'affichent alors en rouge).
