A propos des systèmes de gaines à plusieurs étages dans les dessins référencés

Vous pouvez raccorder des systèmes de gaines situés dans un dessin actif à des systèmes de gaines situés dans des dessins de référence. Considérons la conception d'un bâtiment à plusieurs étages hébergeant un climatiseur installé sur le toit. Une longueur de gaine verticale fournissant de l'air à vitesse moyenne relié au bas du climatiseur descend jusqu'au rez-de-chaussée. Vous pouvez rattacher un système desservant chaque étage à la conduite principale de soufflage orientée verticalement même si la conduite principale existe dans un dessin de référence. Les raccords nécessaires pour relier le système de chaque étage à la conduite principale sont automatiquement enregistrés dans le dessin de référence.

A faire : Pour plus d'informations, reportez-vous à la rubrique Connexion de gaines via des dessins de référence.

Avertissement : Il est possible de rattacher un élément aux objets figurant dans un dessin Xréf, mais aucune modification apportée aux objets raccordés dans le dessin actif ne sera répercutée dans le dessin Xréf. Si, par exemple, une longueur de gaine dans le dessin actif est reliée à la gaine dans un dessin Xréf et que vous modifiez la taille de la gaine dans le dessin actif, elle ne sera modifiée que dans le dessin actif.

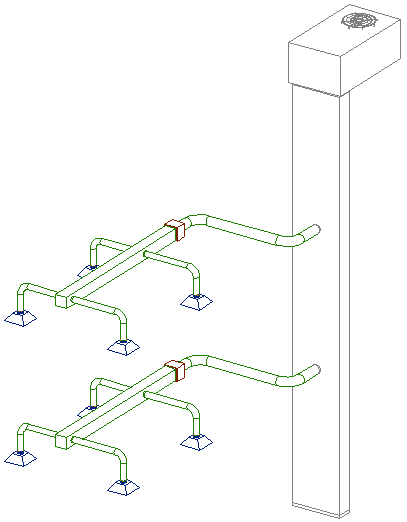

L'exemple suivant illustre des systèmes de gaines simples sur différents étages, connectés à une conduite principale verticale dans un dessin de référence.

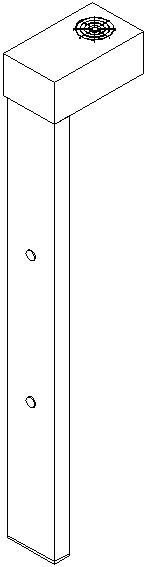

Cet exemple indique les piquages ajoutés afin de permettre le raccordement aux systèmes de gaines sur chaque étage dans le dessin référencé.
