A propos du dessin d'un réseau de gaines

Le réseau de gaines peut prendre de nombreuses formes et tailles différentes. Vous pouvez placer automatiquement des raccords (par exemple, des coudes et des tés) lorsque vous dessinez. Vous pouvez également ajouter des raccords manuellement aux gaines. Pensez à procéder de la sorte notamment lorsque vous utilisez des raccords non spécifiés dans les préférences de positionnement de la gaine.

Remarque : Lorsque vous ajoutez des longueurs de gaine, AutoCAD MEP toolset insère des symboles de montée et de descente en fonction du style de montée/descente attribué au système de la conduite.

Après avoir présenté initialement l'équipement mécanique, vous pouvez dessiner le réseau de gaines à raccorder à l'équipement et créer des réseaux. AutoCAD MEP toolset offre de nombreuses fonctions qui rationalisent la conception et le dessin des longueurs de gaine.

Le processus d'ajout de longueurs de gaine est identique. Vous pouvez ajouter des gaines sous forme d'objets 1D pendant la conception des trajectoires préliminaires, puis les transformer en objets 2D lorsque vous spécifiez leurs propriétés (la taille et le type de connexion, par exemple). Les longueurs de gaine 1D sont représentées sous forme d'une seule ligne tandis que les conduites 2D montrent la géométrie réelle de la gaine même dans les vues isométriques. Il n'est pas initialement nécessaire de dessiner les conduites en tant qu'éléments 1D. Vous pouvez dessiner à tout moment une gaine 2D définie.

Remarque : Les gaines 1D diffèrent des lignes schématiques en ce sens qu'elles représentent des mannequins pour les objets de gaine 2D dimensionnés. Il est possible de convertir directement les objets de type gaine 1D en objets 2D dont la taille et la forme sont spécifiées.

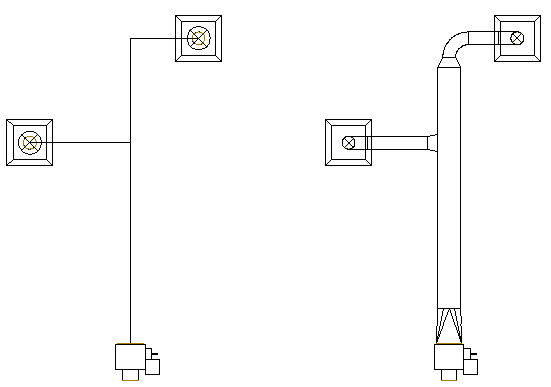

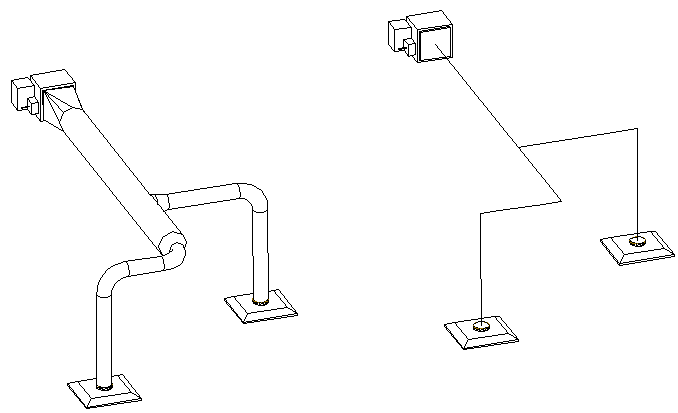

A gauche, une vue de dessus d'une longueur de gaine 1D et à droite, une longueur de gaine 2D définie.

Vous pouvez dessiner des longueurs de gaine en 3D. Vous avez également la possibilité d'ajouter des conduites inclinées en précisant les valeurs de pente. Au fur et à mesure que vous dessinez les longueurs de gaine, les raccords sont automatiquement insérés de manière à organiser la géométrie de routage. Les préférences de positionnement signalent les raccords à utiliser.

Les 3 dimensions sont disponibles pour le routage des longueurs de gaine 1D ou 2D.

Vous pouvez dimensionner les systèmes de gaines à l'aide des outils d'analyse d'ingénierie de AutoCAD MEP toolset. Vous pouvez utiliser l'outil de dimensionnement du système de gaines pour définir la taille du système, puis l'outil de dimensionnement en temps réel des gaines dans la boîte de dialogue Ajouter et Modifier pour calculer la taille de chaque segment.
