Pour changer l'élévation d'une conduite de chemin de câbles ou de tube IRO

Pour gérer les modifications apportées à un chemin de câbles ou à un tube IRO en cas de changement d'élévation

1. Sélectionnez le segment à modifier.
2. Spécifiez une élévation définie ou entrez une nouvelle valeur dans les emplacements suivants :
   • Pour un chemin de câbles, cliquez sur l'onglet Chemin de câbles groupe de fonctions Modification Modifier un chemin de câbles dans la boîte de dialogue Modifier un chemin de câbles
   • Pour les tubes IRO : dans la palette des propriétés, sous Positionnement

     Vous pouvez également modifier les coordonnées d'emplacement de tube IRO, les valeurs d'élévation et les types de connexion pour toutes les connexions de tube IRO. Développez Avancé, puis cliquez sur (Détails de la connexion) pour ouvrir la fiche de travail Détails de la connexion.

3. Vérifiez la conduite du chemin de câbles ou du tube IRO afin de déterminer si vous devez ajouter des segments ou modifier l'élévation d'autres segments pour relier l'ensemble.
4. Vous pouvez raccorder des segments en ajoutant des transitions ou des coudes ainsi que des segments de chemin de câbles ou de tube IRO supplémentaires.

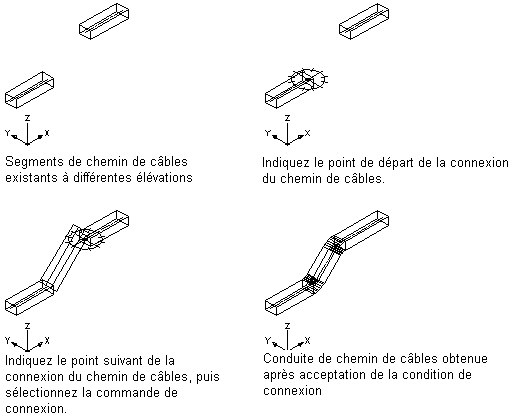

   Connexion de segments de chemin de câbles à des niveaux d'élévation différents
