Les normes de gaine et les entreprises utilisent les traits d'axe en modes d'affichage 1D, 2D, modèle et plan afin d'obtenir une représentation fidèle de l'emplacement de l'intersection d'un coude. En règle générale, la trajectoire du trait d'axe est déterminée par les conceptions de gaine. Les fabricants et sociétés de construction utilisent les traits d'axe afin de s'assurer de la précision des processus d'installation de gaines et des dessins de fabrication.
L'affichage du trait d'axe des coudes dans AutoCAD MEP toolset est basé sur la trajectoire et l'orientation des connexions 1 et 2 du coude. L'affichage du trait d'axe suit en général la trajectoire de la courbe et il est généré dans toutes les vues orthogonales et modèles.

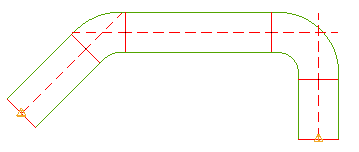

L'exemple suivant illustre le trait d'axe des coudes d'une gaine en affichage 2D. Un coude est de 45 degrés et l'autre de 90 degrés.
Trait d'axe d'une gaine en affichage 2D
