Un plan de travail est une fonction de modélisation définissant l'emplacement d'un plan dans un espace tridimensionnel (3D). Il s'agit d'un plan de construction infini susceptible d'être placé dans n'importe quelle orientation dans l'espace. Il peut être décalé par rapport à un plan de construction existant. Il peut aussi faire référence à une géométrie 3D. Avec un plan de travail, vous définissez la géométrie, les cotes, les contraintes et les profils qui constituent le modèle du composant. Les plans de travail aident à mettre en place la géométrie qui serait difficile à positionner de manière paramétrique. En assujettissant les plans de travail à la géométrie, vous contrôlez leur emplacement. Les plans de travail permettent de définir les relations entre les fonctions et de contrôler leur placement.
Un plan de travail apparaît sous forme d'un objet bi-dimensionnel (2D) de forme rectangulaire. Son affichage n'est qu'une représentation graphique du plan infini ; il ne peut être ni déplacé, ni redimensionné. Vous pouvez toutefois gérer sa visibilité pour afficher le modèle de manière optimale. Les plans de construction de décalage et de référence sont définis par l'utilisateur et peuvent être déplacés et redéfinis.
Lorsque vous cliquez avec le bouton droit de la souris sur un plan de construction dans le navigateur de composants, ce plan de construction est mis en surbrillance dans la zone de modélisation. Vous pouvez modifier la direction de la vue pour qu'elle corresponde à celle du plan de construction sélectionné lorsque vous ajoutez une géométrie ou des cotes, à l'aide de l'option Définir la vue du menu contextuel Plan de construction.
Le générateur de contenu propose trois plans de travail par défaut qui se croisent à l'origine des axes X, Y et Z. Ces plans ont pour vocation de vous aider à commencer la modélisation d'un composant. Vous pouvez ajouter des plans de travail à tout moment de la modélisation. Chaque plan de construction possède son propre système de coordonnées interne. Les plans de construction peuvent être créés dans n'importe quel plan du Système de coordonnées utilisateur (SCU) courant ou du Système de coordonnées général (SCG).
Les plans de construction prédéfinis suivants peuvent être ajoutés à un modèle à partir de la boîte de dialogue Créer un plan de construction :
- Par défaut
-
Crée les plans de travail standard ZX, YZ et XY du SCG.
- Personnalisé
-
Crée un plan de travail non compris dans les plans de travail prédéfinis. Le plan de travail a des valeurs définies par l'utilisateur pour les directions X et Y et le point d'origine du plan dans le SCU actuel.
- Décalage
-
Crée un plan de travail décalé d'une distance donnée par rapport au plan de travail source sélectionné. Pour plus d'informations, reportez-vous à la rubrique Plans de travail de décalage et de référence.
- Référence
-
Crée un plan de travail couvrant l'étendue de la fonction d'un modificateur. Pour plus d'informations, reportez-vous à la rubrique Plans de travail de décalage et de référence.
- Haut
-
Crée un plan de construction correspondant à la vue 3D de dessus standard.
- Bas
-
Crée un plan de construction correspondant à la vue 3D de dessous standard.
- Face
-
Crée un plan de construction correspondant à la vue 3D de face standard.
- Arrière
-
Crée un plan de construction correspondant à la vue 3D arrière standard.
- Gauche
-
Crée un plan de construction correspondant à la vue 3D de gauche standard.
- Droite
-
Crée un plan de construction correspondant à la vue 3D de droite standard.

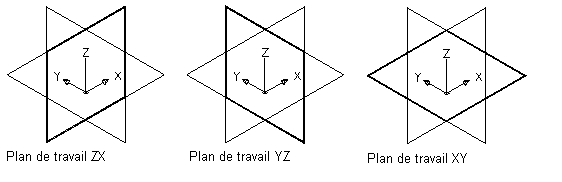

Affichage des plans de construction par défaut
