Visibilité de la représentation de poinçonnage
De nouvelles options vous permettent de contrôler l'affichage de la représentation de poinçonnage.
- Affichage de la fonction de poinçonnage formé
- Affichage de la représentation d'esquisse
Remarque : L'iFonction de poinçonnage de tôlerie doit être définie à l'aide d'une représentation d'esquisse simplifiée si vous souhaitez utiliser cette option.
- Affichage de la marque de centre
L'option Ignorer les remplacements de mise à plat est ajoutée dans l'onglet Représentation de poinçonnage de la boîte de dialogue de modification de la mise à plat.
La définition d'un outil de poinçonnage dont la forme se prolonge au-delà de la limite de la mise à plat peut désormais être remplacée de façon à s'afficher comme une marque de centre ou une esquisse sans erreur.
Le remplacement d'un poinçonnage dans une mise à plat héritée continue à générer un message d'erreur tant que la mise à plat n'est pas supprimée, puis recréée dans Inventor 2017.
Pour en savoir plus, reportez-vous à la rubrique Forme de poinçonnage dans une face de tôlerie.
Grugeage en coin

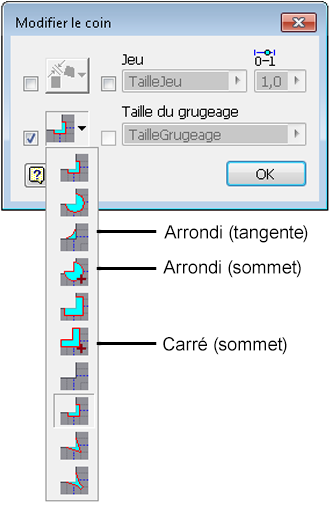

Les options Arrondie (tangente), Arrondi (sommet) et Carré (sommet) sont ajoutées aux grugeages en coin afin de proposer d'autres solutions de positionnement.
Pour en savoir plus, reportez-vous à la rubrique Référence relative à la boîte de dialogue Modification de la jointure de bords.
Erreurs de calcul lors de la mise à plat
Une mise à plat comprenant des erreurs de calcul est signalée par une icône d'information dans le navigateur et est incluse dans Design Doctor.
Pour en savoir plus, reportez-vous à la rubrique Utilisation de la mise à plat en tôlerie.
Déplier - iFonctions
- Le dépliage se limite aux iFonctions pouvant être dépliées si elles ont été créées en tant que fonctions de tôlerie normales.
- Vous ne pouvez pas déplier des formes déformées, telles que des bossages et des louvres poinçonnés.
Pour en savoir plus, reportez-vous à la rubrique Utilisation des iFonctions.
Améliorations apportées aux boîtes de dialogue de tôlerie
Les boîtes de dialogue suivantes contiennent de nouvelles fonctions :
- Un bouton Appliquer est ajouté aux boîtes de dialogue Arrondi de coin et Chanfrein de coin pour améliorer l'efficacité.
- La boîte de dialogue Arrondi de coin est désormais redimensionnable et conservée tout au long de la session.
Différer la mise à jour de la mise à plat
- L'option Calcul de la mise à plat est ajoutée à l'onglet Modélisation de la boîte de dialogue Paramètres du document.
- L'option Différer la mise à jour de la mise à plat est ajoutée aux options d'ouverture des fichiers.

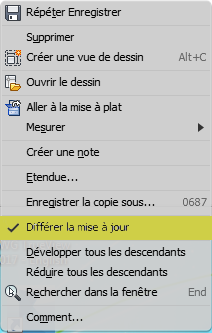

- Vous pouvez également cliquer avec le bouton droit de la souris sur la mise à plat dans le navigateur pour différer la mise à jour.
Modification directe
La commande de modification directe est ajoutée au groupe de fonctions du ruban de modification de la pièce en tôle.
