Nouveautés d'Autodesk Inventor 2017

Inventor 2017 a été conçu pour répondre aux besoins croissants des ingénieurs.

Ces améliorations vous aident à créer de meilleures conceptions, à coordonner les actions des différents membres de votre équipe et à augmenter votre productivité.

Améliorations en matière de conception

Esquisse

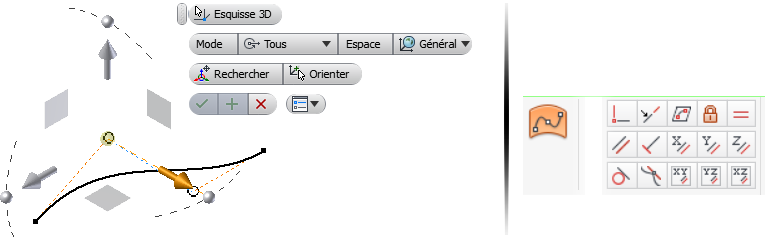

Les nouvelles commandes d'esquisse 3D offrent contrôle, vitesse et facilité d'utilisation.

  • Une nouvelle commande Transformation 3D offre un jeu complet d'outils de manipulation de la géométrie pour déplacer et faire pivoter celle-ci rapidement et avec précision.
  • De nouveaux types de contraintes ont été ajoutés pour vous offrir davantage de contrôle et vous permettre de tracer des courbes sur des faces 3D.
  • La commande Copier/Coller permet la copie et le collage dans la même esquisse 3D ou entre des esquisses 3D. Vous pouvez ainsi réutiliser les informations d'esquisse 3D pour créer plus rapidement des modèles.

Vidéo sur les nouveautés : esquisse 3D

Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées aux esquisses 3D.

Surfaçage

Plusieurs nouveaux outils offrent davantage de contrôle lors de la création d'une géométrie de surface dans Inventor 2017.

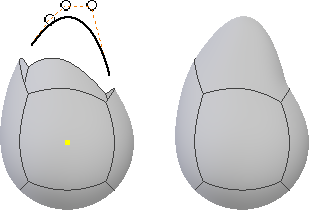

Des rails de guidage sont ajoutés à la commande Carreau délimité. Vous pouvez désormais utiliser des courbes et des points pour façonner la face de fermeture et mieux contrôler leur continuité et leur forme.

La surface réglée dispose d'une nouvelle option d'angle pour tous les types de surface. L'option Balayage est renommée Vecteur et prend en charge la sélection d'arêtes et d'esquisses pour définir la direction.

Pour de plus amples informations, reportez-vous à la rubrique Améliorations apportées à la conception de pièces.

Création de pièces

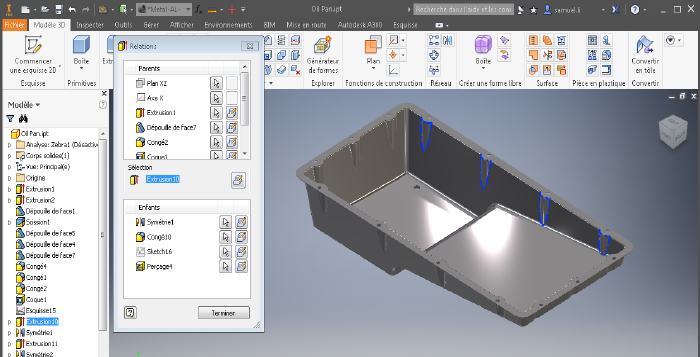

Le nouvel outil de relations entre les fonctions permet d'identifier les rapports parent-enfant entre les fonctions de pièce. Il est ainsi plus facile de comprendre l'effet des paramètres sur le modèle. Il peut également être utilisé pour appliquer des modifications à la géométrie ou pour les automatiser.

De nombreuses améliorations ont été apportées en matière de création de réseaux et vous permettent de modéliser plus rapidement les pièces.

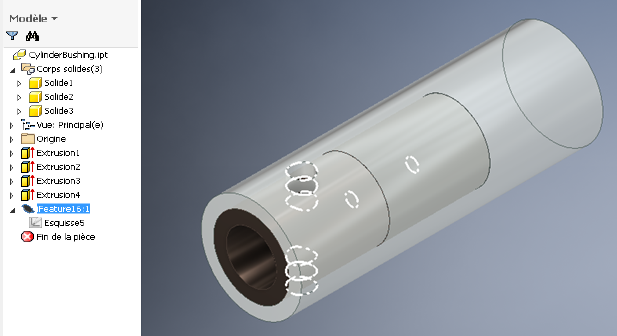

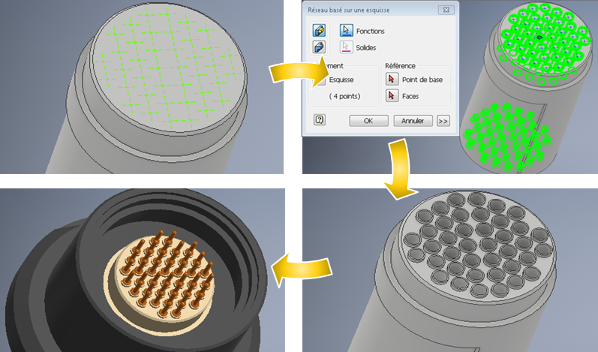

  • La commande Réseau basé sur une esquisse permet de générer rapidement des fonctions ou des corps dans des dispositions complexes définies dans une esquisse 2D ou 3D.
  • Les iFonctions prennent en charge la création de réseaux et la symétrie de pièces de plusieurs corps.

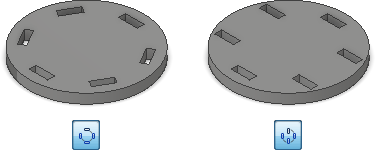

  • Les réseaux circulaires offrent une nouvelle option d'orientation fixe qui permet de rationaliser la modélisation de réseaux circulaires.

Vidéo sur les nouveautés : améliorations apportées à la modélisation

Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées à la conception de pièces.

Définition d'ensemble (non disponible dans Inventor LT)

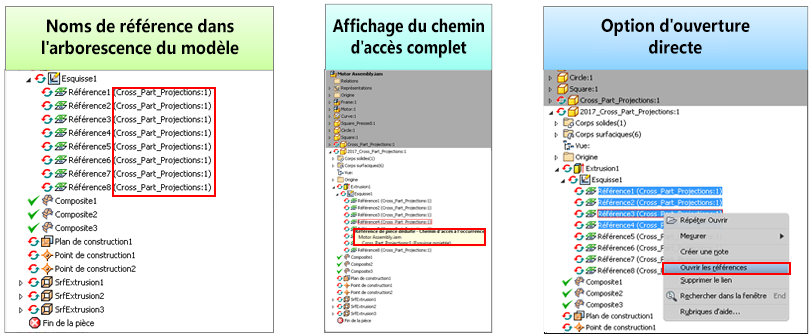

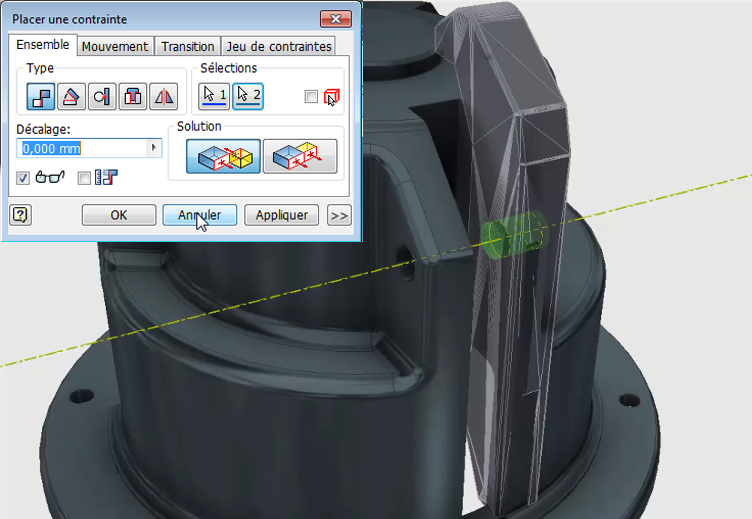

Les améliorations apportées en matière de signalement des références de pièces déduites dans les ensembles vous permet d'identifier plus facilement les pièces concernées et d'y accéder.

De la même manière que pour les réseaux basés sur une esquisse associés aux pièces, ceux appliqués à des ensembles vous permettent de positionner les pièces dans des réseaux complexes définis par une esquisse.

Les données de maillage peuvent désormais être exportées dans Inventor et être gérées de la même manière que les autres données de CAO 3D. A présent, la détection des interférences permet également d'identifier les conflits entre les pièces du maillage et d'autres éléments de la géométrie.

Pour en savoir plus, reportez-vous aux rubriques Améliorations apportées aux ensemblesAméliorations apportées aux ensembles et Améliorations apportées aux composants de maillage.

Environnement de dessin

Plusieurs nouvelles options améliorent les fonctionnalités de dessin et vous permettent de mieux contrôler le formatage. Ces options sont les suivantes :

  • Arêtes coupées irrégulières dans les vues en coupe
  • Style de repère rectangulaire
  • Paramètre de liaison par défaut ajouté dans la boîte de dialogue Options
  • Ajustement automatique du texte et autres améliorations en matière de formatage
  • Options de remplissage de la couleur du texte en arrière-plan
  • Possibilité d'ouvrir directement une pièce à partir de la liste de pièces du dessin

Pour de plus amples informations, reportez-vous à la rubrique Améliorations apportées aux dessins.

Générateur de formes (non disponible dans Inventor LT)

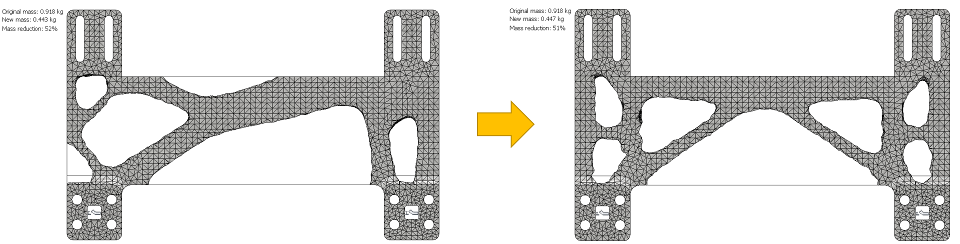

Le générateur de formes, présenté dans Inventor 2016 R2, aide à concevoir des pièces structurellement efficaces. Plusieurs améliorations ont été apportées au workflow du générateur de formes et de nouveaux contrôles ont été ajoutés dans Inventor 2017.

Des glyphes fournissent des informations relatives à l'emplacement des contraintes de blocage, ainsi que des supports fixes et sans frottement. Ces glyphes sont également affichées dans les environnements d'analyse modale et d'analyse des contraintes d'Inventor Professional.

  • Des commandes interactives sont fournies pour permettre de conserver les dimensions et le positionnement des régions.
  • Le nouveau critère de taille de membre minimale a une incidence sur la taille des fonctions créées par le générateur de formes.

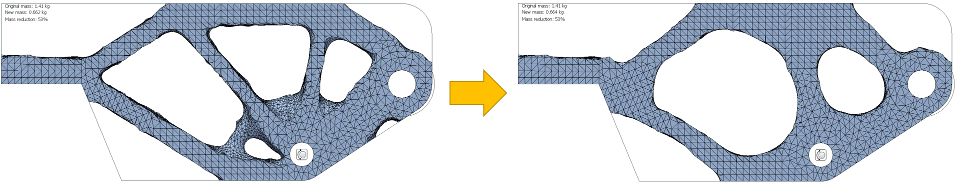

  • Vous pouvez définir directement la masse cible plutôt que d'utiliser un pourcentage de réduction.
  • Une nouvelle contrainte de symétrie facultative permet d'obtenir un résultat symétrique à un ou plusieurs plans.

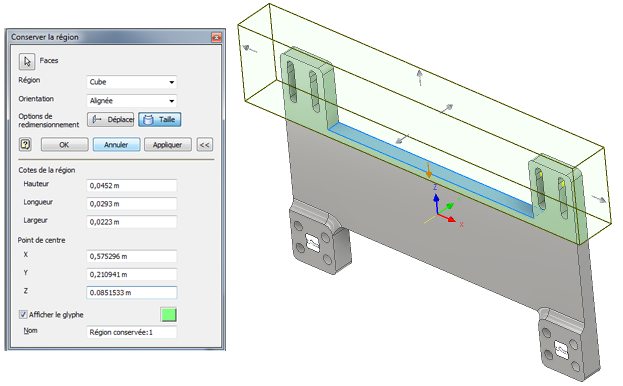

Conserver la région

Taille de membre minimale

Symétrie

Vidéo sur les nouveautés : améliorations apportées au générateur de formes

Pour en savoir plus, reportez-vous à la rubrique A propos du générateur de formes.

Environnement de tôlerie

De nouvelles options de workflow et de nouveaux contrôles ont été ajoutés à l'environnement de tôlerie dans Inventor 2017 :

  • Portée de l'option Différer étendue
  • Avertissements de mise à plat améliorés
  • Possibilité de contrôler individuellement les représentations de poinçonnage

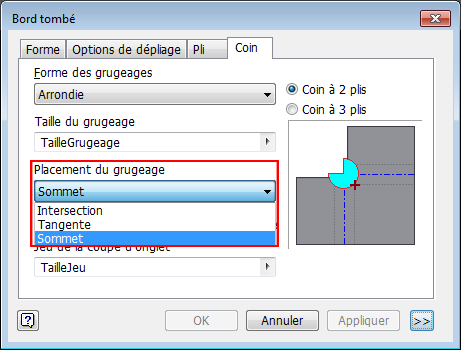

  • Nouvelles options de grugeage en coin

Pour de plus amples informations, reportez-vous à la rubrique Améliorations apportées aux pièces en tôle.

Tube et tuyau (non disponible dans Inventor LT)

Plusieurs améliorations ont été apportées aux commandes Tube et tuyau, notamment :

  • La commande Rechercher dans le navigateur est activée dans les routages.
  • La création de plusieurs points intermédiaires au niveau de flexibles souples avec raccords est prise en charge.

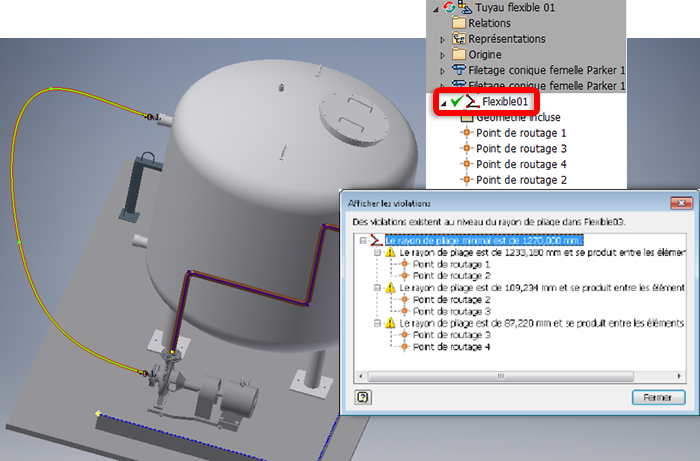

  • Une nouvelle boîte de dialogue Afficher les violations fournit des informations visuelles sur les violations de flexibles souples.
  • Les boîtes de dialogue Création de tubes et de tuyaux et Styles des tubes et tuyaux sont redimensionnables.
  • Le dossier cible du champ Emplacement du fichier de conduite est automatiquement mis à jour lorsque vous modifiez le nom indiqué dans les champs Nom du fichier de conduites de tubes et de tuyaux et Nom du fichier de conduite.

Vidéo sur les nouveautés : conception de tubes et tuyaux

Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées aux tubes et tuyaux.

Didacticiels (non disponible dans Inventor LT)

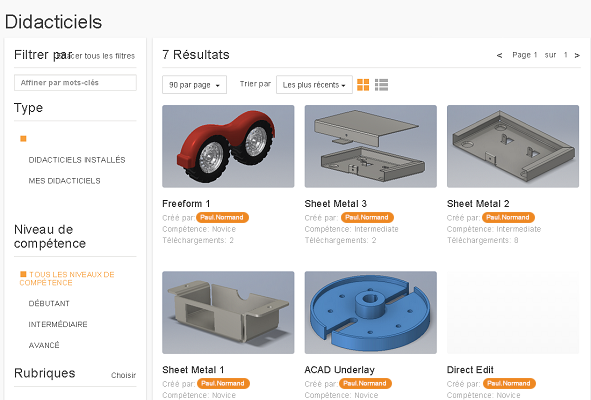

Les didacticiels ont été améliorés pour une meilleure visibilité et plus de convivialité. Le groupe de fonctions Vidéos et didacticiels a été supprimé. Cliquez sur Didacticiels dans Ma page d'accueil pour ouvrir la nouvelle galerie. Elle présente tous les didacticiels pouvant être téléchargés et tous ceux qui sont installés. En outre, la progression du didacticiel apparaît dans l'image de la galerie et dans le didacticiel actif.

Pour de plus amples informations, reportez-vous à la rubrique Améliorations générales.

Interface utilisateur

Des modifications graphiques ont été apportés pour compenser le gamma (luminance) et la linéarisation (transfert de données par rapport à la luminosité perçue) utilisés pour afficher la scène graphique. Ces changements permettent de garantir une expérience d'affichage plus équilibrée entre les produits.

Les styles d'éclairage Environnement et Standard utilisés pour l'éclairage de la scène du modèle sont séparés en types de style afin de garantir une meilleure expérience en matière de gestion des styles. La nouvelle interface à onglets offre un complément au flux de travail des styles d'éclairage et garantit une compatibilité avec les styles hérités. Les paramètres d'ombre sont gérés individuellement avec le style d'éclairage.

Inventor 2017 prend en charge les écrans 4K haute résolution. Les icônes et les boîtes de dialogue de l'application tirent profit de la taille supérieure des écrans 4K.

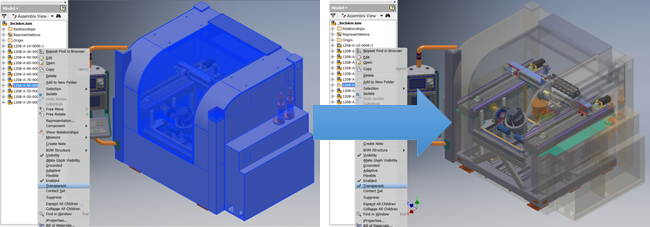

Plusieurs nouveaux raccourcis accélèrent l'exécution des tâches courantes et vous permettent d'adapter Inventor à vos workflows spécifiques. Outre les commandes classiques, vous pouvez configurer des raccourcis pour les commandes de visibilité, de transparence, de systèmes de routage, et bien plus encore. Une commande d'activation/désactivation de la transparence permet d'observer rapidement l'intérieur des ensembles.

Pour de plus amples informations, reportez-vous à la rubrique Améliorations générales.

Améliorations en matière d'interopérabilité

Modèle de référence AnyCAD et technologie de calque sous-jacent DWG (non disponible dans Inventor LT)

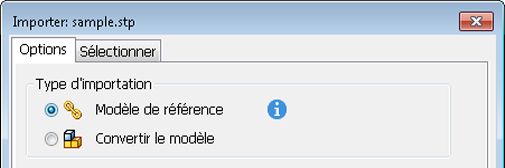

Inventor 2016 proposait une nouvelle méthode pour lier de façon associative les géométries non natives à un modèle Inventor grâce à la technologie AnyCAD. Dans Inventor 2017, des améliorations significatives ont été apportées au comportement de mise à jour du modèle de référence des fichiers CATIA, SolidWorks, NX et Pro-E/Creo. Une prise en charge améliorée du traitement multithread dans les workflows d'importation se traduit par de meilleures performances et des mises à jour plus rapides pour les workflows de modèle de référence. Par ailleurs, le modèle de référence prend également en charge le format de fichier neutre STEP. Un modèle STEP peut être référencé dans un ensemble Inventor. Lorsque le fichier STEP est mis à jour, Inventor prend en compte les modifications apportées à la conception de la même façon que tous les autres formats 3D.

Les workflows associés aux calques sous-jacents DWG sont rationalisés grâce à de nouveaux outils de découpage et de sélection de contour, augmentant ainsi la productivité des collaborateurs. Il est également possible d'inclure, en tant que références, des informations sur les fichiers DWG dans les dessins.

Vidéo sur les nouveautés : interopérabilité étendue

Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées en matière de mise à jour des fichiers issus d'autres systèmes de CAO.

Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées aux calques sous-jacents DWG.

Gestion des maillages

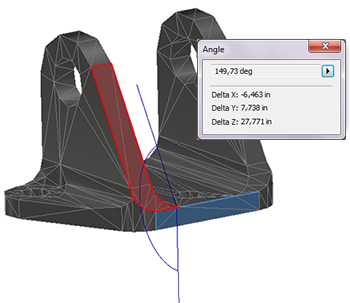

Les données de maillage peuvent être exportées dans Inventor, puis gérées de la même manière que les autres données de CAO 3D. Les outils de mesure et de coupe peuvent être utilisés sur les faces de maillage. Le maillage peut être sélectionné et projeté dans des esquisses. La commande Ajuster la face de maillage permet aux utilisateurs de convertir une face de maillage en une surface Inventor native, ce qui permet de modifier la géométrie en aval.

Vidéo sur les nouveautés : améliorations apportées à la gestion des maillages

Pour de plus amples informations, reportez-vous à la rubrique Améliorations apportées aux composants de maillage.

Fonctionnalités de communication

Partages de conceptions avec l'outil Conception connectée dans Autodesk A360 d'Inventor (non disponible dans Inventor LT)

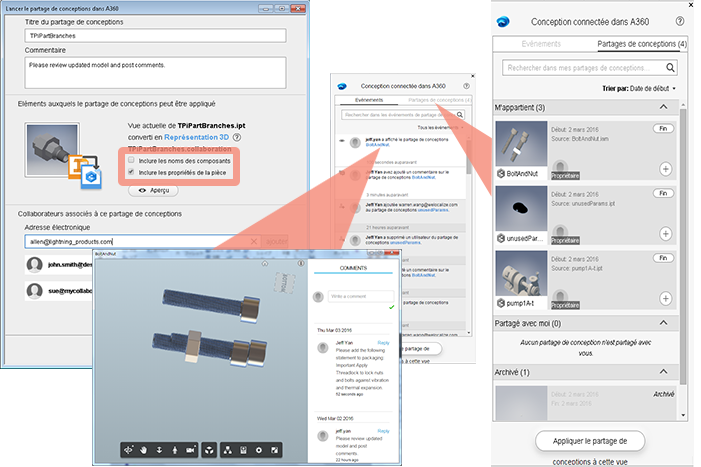

La fonctionnalité de partages de conceptions avait été ajoutée dans Inventor 2016 R3 pour faciliter les révisions des conceptions par les membres d'une équipe et par d'autres collaborateurs partout dans le monde, et depuis n'importe quel appareil. Plusieurs améliorations apportées à Inventor 2017 accélèrent et facilitent le processus de collaboration. Les collaborateurs et les commentaires peuvent désormais être vérifiés et gérés directement dans Inventor. De nouvelles options vous permettent de partager les propriétés et les noms des pièces, en plus des modèles de graphismes, pour effectuer des révisions plus détaillées.

Vidéo sur les nouveautés : conception connectée

Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées au complément Conception connectée dans A360 d'Inventor.

Améliorations apportées à la présentation (non disponible dans Inventor LT)

L'environnement des présentations a été amélioré de manière à faciliter et à accélérer la création de vos documents.

  • Vous pouvez plus facilement organiser les composants dans les vues éclatées lors de la création de dessins et créer rapidement des animations puissantes et percutantes.
  • Les instantanés vous permettent de capturer des dispositions précises des modèles et des caméras, que vous pouvez réutiliser dans des vues de dessin et des images raster.

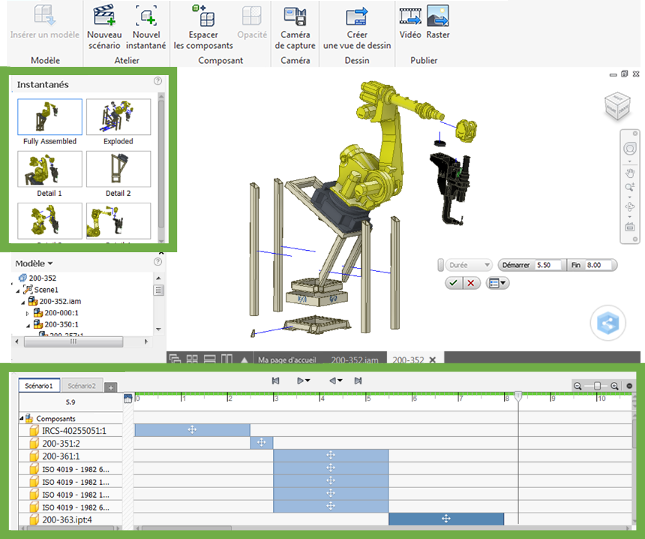

  • Un nouveau groupe de fonctions Scénarios basé sur le plan de montage chronologique facilite le contrôle et la modification des séquences ou des mouvements des ensembles. Vous pouvez modifier la durée ou l'ordre des actions qui figurent dans une animation.

Vidéo sur les nouveautés : création de présentations saisissantes

Pour en savoir plus, reportez-vous à la rubrique Améliorations apportées aux présentations, aux vues éclatées et à la publication.

Publication PDF 3D (non disponible dans Inventor LT 32 bits)

Dans Inventor 2017, il est possible d'exporter vos modèles au format PDF 3D et les visualiser dans Adobe Acrobat Reader. Sélectionnez les représentations de vues de conception, les propriétés du modèle et les pièces attachées à inclure. Utilisez Adobe Acrobat Reader pour ouvrir les fichiers PDF 3D. Créez un gabarit PDF 3D personnalisé pour modifier l'agencement des éléments exportés dans les fichiers de sortie.

Vidéo sur les nouveautés : création de fichiers PDF 3D

Pour en savoir plus, reportez-vous à la rubrique Améliorations en matière d'exportation PDF 3D.
