Améliorations apportées aux esquisses

Identification du plan source de l'esquisse

Vous pouvez désormais identifier la face ou le plan à partir duquel une esquisse a été initialement créée. Sélectionnez une esquisse dans le navigateur, puis choisissez Afficher l'entrée dans le menu contextuel pour afficher le plan ou la face source.

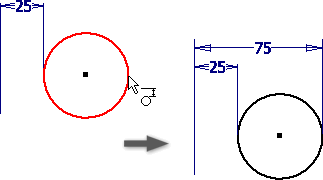

Création de cotes tangentes entre une géométrie circulaire ou en arc au sein d'une esquisse 2D

Vous pouvez désormais créer des cotes de tangente entre une géométrie circulaire ou en arc à l'aide d'une esquisse 2D. Ce workflow vous permet de contraindre entièrement un cercle à l'aide de cotes de tangente plutôt que d'une cote de diamètre traditionnelle, ou d'utiliser le point de centre du cercle.

Conservation du paramètre d'affichage Afficher/Masquer toutes les contraintes

Le paramètre d'affichage Afficher/Masquer toutes les contraintes sélectionné reste actif pendant que vous tracez des esquisses et au cours de votre session d'édition. Auparavant, le paramètre d'affichage/de masquage n'était pas conservé lors de la création d'une géométrie ou d'une esquisse.

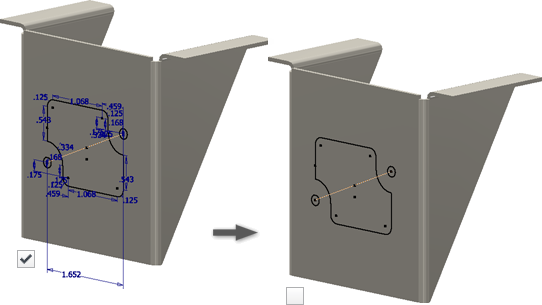

Masquage des cotes d'esquisse

L'option Cotes d'esquisse a été ajoutée à la liste Visibilité de l'objet. Sélectionnez cette option pour afficher des esquisses 2D ou 3D et masquer toutes les cotes d'esquisse associées. Auparavant, vous ne pouviez pas masquer les cotes d'esquisse séparément. Cette option est disponible dans les pièces et les ensembles.

Cohérence dans le partage d'esquisse

Lorsque vous partagez une esquisse, si vous la faites glisser au-dessus de la fonction correspondante dans le navigateur, elle devient désormais automatiquement visible. L'état de visibilité de l'esquisse partagée est maintenant cohérent par rapport à la méthode du menu contextuel Partager l'esquisse.

Enveloppement de la surface d'esquisse 3D

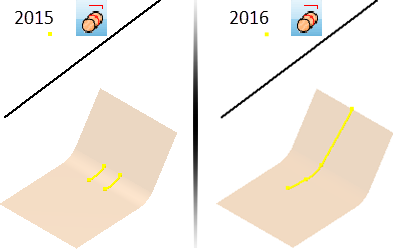

L'option Envelopper la surface de la commande Projeter sur une surface a été améliorée. Elle est désormais plus prévisible et peut envelopper une plus grande variété de surfaces. L'image suivante illustre les résultats de l'enveloppement d'une ligne droite sur deux plans et une courbe dans les versions 2015 et 2016.

Nouveaux points d'accrochage dans le menu contextuel

Auparavant, les seuls points d'accrochage qui étaient disponibles via l'option Accrochages au point du menu contextuel étaient Milieu, Centre et Intersection. Les points d'accrochage suivants ont été ajoutés :

• Extrémité
• Intersection projetée
• Quadrant
• Milieu entre 2 points

Contour apparent de l'esquisse 3D

La commande Créer un contour apparent inclut de nouvelles options. Vous pouvez désormais exclure de la génération de courbe des faces, des faces droites et des faces internes sélectionnées.
