Inventor 2016 permet de dépasser les limites généralement associées à la modélisation 3D, en vous offrant une précieuse expérience de conception connectée entre vous, les données, les personnes et les processus impliqués dans votre travail. Grâce à Inventor 2016, vous ne faites plus qu'un avec votre conception. C'est le résultat du savant mariage d'outils de conception de forme libre, de modification directe et paramétriques utilisables en toute transparence, de la connexion associative de vos données Inventor à d'autres formats de CAO et de l'intégration réelle de vos données électriques et mécaniques dans une conception unique.
Inventor 2016 R2 offre des améliorations de produit majeures et propose de nouveaux outils pour améliorer les performances de votre produit (simulation en amont, conception de pièces optimisée, flux de travail de conception mécanique et électrique plus efficaces, etc.).
Inventor 2016 R3 inclut de nouveaux outils qui permettent de développer processus de conception et d'améliorer la collaboration au sein de l'équipe de conception.

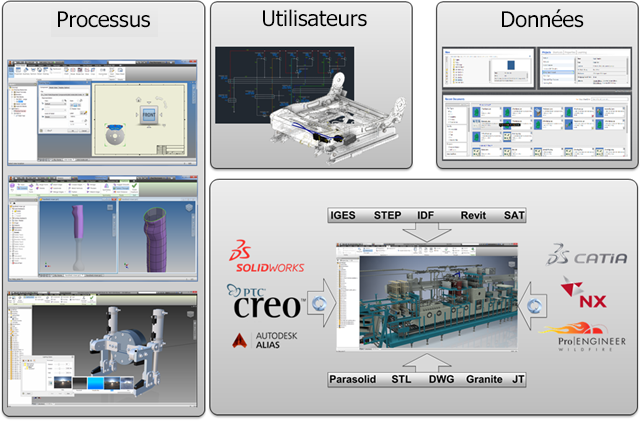

Un travail plus efficace dans un environnement multi-CAO
Une nouvelle technologie pour l'importation de fichiers à partir d'autres systèmes de CAO.
- L'importation associative de données de CAO à partir de fichiers CATIA, SolidWorks, NX, Pro-E/Creo et Alias vous permet de conserver un lien avec le fichier sélectionné. La géométrie importée dans Inventor se met à jour en fonction des changements apportés au modèle.
- La prise en charge sélective des importations vous permet de lire uniquement dans la géométrie qui vous importe, ce qui accélère le processus d'importation : le nouvel onglet Sélection vous offre la possibilité de spécifier les objets lors de l'importation d'un fichier CATIA, SolidWorks, NX, Pro-E/Creo, Alias, STEP, IGES ou Rhino.
- La prise en charge multithread a été activée. Cette configuration permet à Inventor d'utiliser plus efficacement le matériel disponible sur lequel Inventor est en cours d'exécution. Par conséquent, vous bénéficiez de performances améliorées lorsque vous travaillez sur des fichiers provenant d'autres systèmes de CAO.
- Les options d'importation de fichiers CATIA, SolidWorks, NX, Pro-E/Creo, Alias, STEP, IGES, SAT, Rhino et binaires Parasolid sont simplifiées et proposent des solutions claires pour l'importation.
Fichier DWG associatif
- Insérez rapidement un fichier DWG AutoCAD dans un fichier pièce Inventor en tant que calque sous-jacent DWG à l'aide de la commande Importer disponible sous l'onglet Modèle 3D, dans le groupe de fonctions Créer.
- Vous pouvez ajouter des relations d'ensemble à la géométrie de fond de plan.
- Exécutez la commande Projeter la géométrie DWG pour projeter des géométries DWG, des polylignes, des contours ouverts ou fermés et des blocs DWG. Vous pouvez ensuite utiliser les éléments d'esquisse projetés pour créer des fonctions de modélisation.
- Vos modèles 3D Inventor reposant sur la géométrie DWG se mettent à jour à chaque modification apportée à la géométrie 2D dans AutoCAD.
Interopérabilité entre AutoCAD Electrical et Inventor
- Le nouveau lien Electromécanique entre Inventor et AutoCAD Electrical offre un échange de données fluide entre vos conceptions électriques 2D et 3D.
- Lorsque vous créez un lien entre AutoCAD Electrical et un ensemble Inventor (non disponible dans Inventor LT), les fichiers projet deviennent associatifs : les modifications apportées aux données de conception dans un produit sont répercutées dans l'autre produit via la synchronisation.
- La commande Vue de l'emplacement du nouvel onglet Electromécanique, dans le ruban Ensemble d'Inventor (non disponible dans Inventor LT), affiche les périphériques et les fils contenus dans les dessins AutoCAD Electrical et dans les ensembles Inventor.
Création de formes
- Travaillez avec des surfaces ouvertes ou des formes fermées.
- Convertissez des faces de modèle existantes en une géométrie de forme libre pour l'affinement de la forme.
- La nouvelle commande Epaisseur de forme libre crée des solides, des surfaces de décalage ou des parois de gainage.
- Annulez la soudure des arêtes pour diviser et déplacer un segment de corps de forme libre.
- Supprimez les faces.

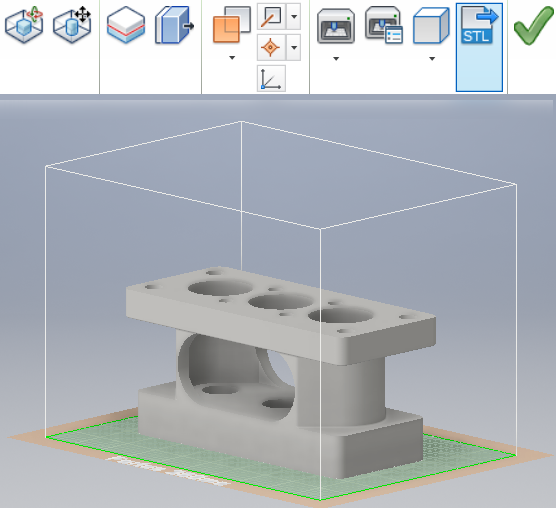

Environnement d'impression 3D
Un nouvel environnement a été ajouté, vous permettant de positionner et d'orienter votre conception dans l'espace d'impression de l'imprimante 3D sélectionnée. Vous pouvez également y apporter des modifications à la pièce, sans qu'elles soient appliquées au document source. Lorsque vous avez terminé, vous pouvez envoyer les résultats dans Print Studio ou d'autres logiciels d'impression pour commencer l'impression de la pièce.
Environnement de dessin
- La création d'une vue de dessin est simplifiée et fait appel aux outils disponibles dans la zone de dessin.
- Le formatage du texte est développé avec de nouvelles options : puces et numérotation, texte barré, formatage amélioré (majuscule, casse de titre, minuscule).
- Les symboles d'état de surface et de tolérancement géométrique sont mis à jour par rapport aux normes les plus récentes.
- De nombreux nouveaux symboles graphiques sont disponibles et peuvent être insérés dans différents types d'annotations de dessin.
- Les styles de repère peuvent utiliser des formes de repère personnalisées.
- Une nouvelle option, intitulée Ligne de repère de segment unique, vous permet de créer des annotations de dessin avec un seul segment de ligne de repère.
- Vous pouvez aligner des annotations de dessin verticalement, horizontalement ou par rapport à une arête.
- Vous pouvez créer une esquisse de vue sur un modèle comportant des fonctions de construction et sélectionner ces fonctions à l'aide de la commande Projeter la géométrie.
- Vous pouvez aussi accéder facilement à votre ensemble de symboles d'esquisse et le partager dans une nouvelle bibliothèque de symboles d'esquisse externe. Cette bibliothèque est un fichier dessin Inventor qui, par défaut, est situé dans un sous-dossier du dossier des données de conception de votre projet. Cette nouvelle fonctionnalité offre les fonctions suivantes :
- Une fonction de recherche et de filtrage est disponible dans la boîte de dialogue de la bibliothèque de symboles d'esquisse.
- Avant d'insérer l'esquisse, vous pouvez en générer un aperçu dans un volet prévu à cet effet dans la boîte de dialogue.
- L'état de développement du navigateur est maintenu tout au long de la session lorsque vous placez des symboles d'esquisse.
- Vous pouvez créer une bibliothèque de symboles d'esquisse aux formats IDW et DWG, ce qui permet d'insérer des symboles contenus dans le fichier de bibliothèque à partir de l'un ou l'autre format.
- Enregistrez les symboles d'esquisse dans une bibliothèque personnalisée.
Démarrage et apprentissage améliorés
- Groupes de fonctions mobiles et redimensionnables sur la page d'accueil d'Inventor.
- La page d'accueil fournit un meilleur accès aux tâches couramment effectuées sur les fichiers.
- Les fichiers peuvent être supprimés de la liste des documents récents.
- L'état du coffre-fort s'affiche dans la liste des documents récents.
- Créez des raccourcis personnalisés pour fournir un accès rapide aux emplacements et fichiers fréquemment utilisés.
- Le contenu de l'aide a été modifié pour améliorer les résultats de recherche.
- Le contenu des rubriques a été regroupé pour réduire le nombre de clics.
Améliorations apportées aux graphismes/à la visualisation/à Studio
Voici les principales :
- TOUS les styles d'éclairage dans Inventor Studio sont désormais associés à un éclairage basé sur une image. Un style d'éclairage peut ne comporter aucune lumière locale, mais doit avoir un éclairage basé sur une image.
Les styles d'éclairage reposant sur un éclairage basé sur une image fournissent de meilleures sources d'éclairage dans Inventor Studio avec un ensemble enrichi d'éclairage basé sur une image.
Lorsque vous accédez à l'environnement Studio, toutes les anciennes lumières locales sont à présent désactivées par défaut. Il est recommandé d'utiliser un éclairage basé sur une image pour de meilleurs résultats de rendu. Vous pouvez activer des lumières locales manuellement, si nécessaire.
Tous les styles d'éclairage récemment créés sont automatiquement associés à l'éclairage basé sur une image par défaut. Vous pouvez modifier l'éclairage basé sur une image associé à un autre, comme vous le souhaitez.
- L'effet visuel amélioré pour le style visuel ombré le rend plus cohérent avec le style visuel réaliste.

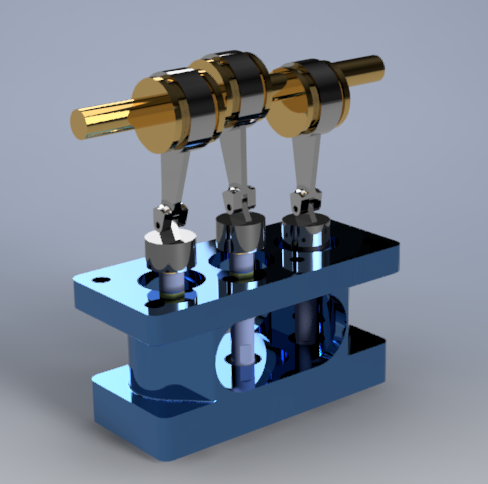

- Le moteur de rendu d'Inventor Studio a été remplacé par RapidRT avec des configurations avancées pour une meilleure qualité de rendu.
- Les paramètres d'illustration de rendu de Studio ont été déplacés vers l'onglet Afficher
le groupe de fonctions Apparence le menu déroulant Styles visuels. La nouvelle commande Illustration technique, plus performante, crée un effet réaliste dans la fenêtre graphique.
Amélioration des workflows
Parmi les nombreuses améliorations, il faut compter :
- Utilisez la touche Echap pour annuler une opération dans certains processus.
- Plusieurs améliorations de productivité ont été apportées aux boîtes de dialogue.
- Ajoutez tous les styles de mosaïque de fenêtre à la barre des tâches.
- Ancrez un navigateur d'Inventor sur un bord de fenêtre d'application.
- L'option Masquer toutes les cotes d'esquisse est désormais disponible dans le menu Visibilité de l'objet.
- Importez/exporter des configurations de règles externes pour iLogic (non disponible dans Inventor LT).

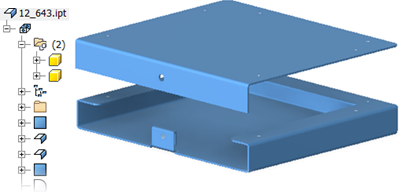

- La prise en charge de plusieurs corps est ajoutée à la tôlerie.
- La prise en charge d'un rayon de pliage de zéro est ajoutée à un grand nombre de commandes.
- L'épaisseur de la matière est détectée lors de la conversion d'une pièce en une pièce en tôle.
- L'outil de poinçonnage affiche un certain nombre de centres.
Les remplacements de couleur portant sur l'apparence de la pièce, ainsi que sur les corps, les fonctions ou les faces, peuvent être répercutés de la pièce dérivée à la nouvelle pièce.
Une nouvelle option Utiliser le remplacement des couleurs du composant source a été ajoutée aux boîtes de dialogue Ensemble dérivé (non disponible dans Inventor LT), Pièce dérivée, Créer une pièce et Créer un composant. La sélection de cette option répercute les remplacements de couleur portant sur l'apparence de la pièce, ainsi que sur les corps, les fonctions ou les faces, de la pièce dérivée à la nouvelle pièce.
Amélioration du paramètre Tube et tuyau (non disponible dans Inventor LT)
Vous avez désormais la possibilité de personnaliser les noms de fichier des raccords et d'indiquer les numéros de pièce dans votre liste de pièces au sein de l'environnement de dessin. Auparavant, vous pouviez uniquement modifier le nom de l'élément de conduit. Vous pouvez maintenant mettre à jour les raccords également.
- La dépouille de face présente de nouvelles options puissantes qui vous permettent de corriger ou de déplacer la ligne de joint.
- L'option Surface réglée a été ajoutée aux commandes de surfaçage.
- Les commandes Symétrie et Réseau prennent en charge la sélection de plusieurs corps solides.
- Auparavant, la création de réseaux non linéaires pour un corps solide dans un fichier pièce de plusieurs corps était impossible. C'est désormais faisable.
- Faites glisser une esquisse au-dessus de la fonction parent dans le navigateur afin de la partager.
- La commande Mesurer vous permet désormais de mesurer un angle par rapport au milieu d'un segment. Pour utiliser cette option, placez le curseur de la souris au milieu d'un segment jusqu'à l'apparition d'un point jaune.
- Identifiez le plan de construction ou la face sur laquelle une esquisse a été créée.
- Le paramètre d'affichage Afficher/Masquer toutes les contraintes sélectionné reste actif pendant que vous tracez des esquisses et au cours de votre session d'édition.
- Vous pouvez désormais créer des cotes de tangente entre une géométrie circulaire ou en arc à l'aide d'une esquisse 2D.
- La valeur de la propriété d'échelle de la vue initiale de la première révision de dessin placée sur la feuille est ajoutée dans le groupe Propriétés de la feuille dans la boîte de dialogue Formater le texte.
- L'option Cotes d'esquisse a été ajoutée à la liste Visibilité de l'objet. Sélectionnez cette option pour afficher des esquisses 2D ou 3D et masquer toutes les cotes d'esquisse associées.
- Le partage d'une esquisse est affiché lorsque vous la faites glisser au-dessus de la fonction dans le navigateur.
- De nouveaux points d'accrochage ont été ajoutés au menu contextuel : Extrémité, Intersection projetée, Quadrant et Milieu entre 2 points.
- Vous pouvez désormais modifier l'option Commencer l'esquisse et sélectionner une vue ou une feuille avant l'esquisse.
- Un nouvel avertissement de calcul de facteur de sécurité s'affiche dans l'analyse des contraintes.
- L'option Plan médian est ajoutée à la commande Réseau de l'ensemble. Sélectionnez l'option Plan médian pour créer un réseau réparti des deux côtés du composant d'origine.
- L'option Remplacer tout est disponible pour la mise en surbrillance des composants dans un ensemble.
- Sélectionnez plusieurs contraintes endommagées à supprimer dans Design Doctor.
Dessins
- Vous pouvez commencer un dessin à partir d'un modèle ouvert, puis appliquer automatiquement la caméra de modèle et les représentations actuelles dans la vue de base.
- Les outils sur zone de dessin dans la commande Vue de base simplifient la création d'une vue de base et des vues projetées.
Par exemple, vous pouvez utiliser l'outil ViewCube pour orienter le modèle, définir l'échelle de la vue en faisant glisser un coin de la vue ou ajuster des vues projetées lors de la création de la vue de base.
- La commande Espacement a été repensée pour l'utilisation d'outils de manipulation directe.
- La création et la modification de lignes de montage sont plus faciles.
- La sélection de composants est simplifiée.
- La commande Eclaté automatique a été ajoutée au ruban et améliorée.
Pensez à consulter régulièrement les détails de toutes ces améliorations et de bien d'autres encore.
