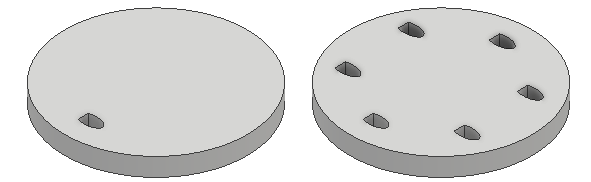

Amélioration du réseau circulaire - Possibilité d'obtenir des occurrences identiques
Sélectionnez Fixe pour conserver l'orientation de la fonction source ou du corps. Vous pouvez également redéfinir le point de base pour la fonction ou le corps. La valeur par défaut utilise le centre du contour d'intersection comme point de base.
Pour plus d'informations, reportez-vous à la rubrique Réorganisation des fonctions de pièce en réseaux.

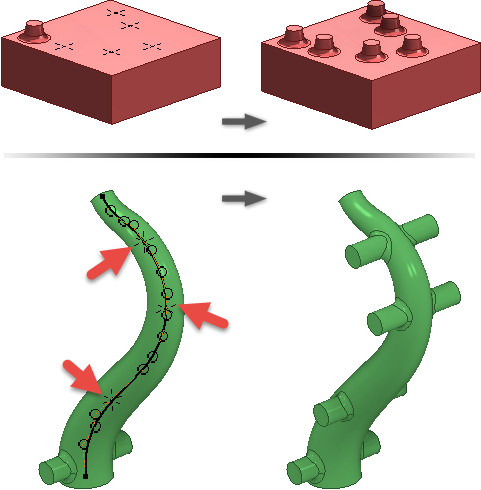

Réseau basé sur une esquisse
La commande Réseau basé sur une esquisse vient d'être ajoutée. Vous pouvez désormais définir en réseau des fonctions ou des corps sur les points d'esquisse définis dans une esquisse 2D ou 3D. Si vous le souhaitez, vous pouvez redéfinir le point de base ou choisir des faces pour orienter le réseau.
Pour plus d'informations, reportez-vous à la rubrique Réorganisation des fonctions de pièce en réseaux.

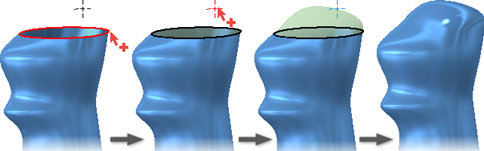

Carreau délimité
L'option Rails de guidage est ajoutée à la commande Carreau délimité. Vous pouvez désormais sélectionner des courbes et des points pour former la face de fermeture.
Pour plus d'informations, reportez-vous à la rubrique Création de surfaces de fermeture, de couture ou réglées.
Surface réglée
- L'option Angle est ajoutée à tous les types de surface réglée.
- Le type de surface Balayage est renommé Vecteur et permet désormais de sélectionner des arêtes et des esquisses.
- Les options Alterner toutes les faces et Enchaînement automatique des arêtes sont ajoutées au type de surface Vecteur.
Pour plus d'informations, reportez-vous à la rubrique Création de surfaces de fermeture, de couture ou réglées.

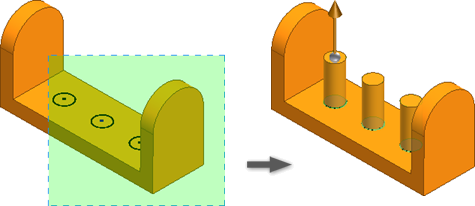

Sélection de plusieurs contours fermés dans une fenêtre à l'aide de la commande Extrusion
Vous pouvez désormais utiliser une fenêtre pour sélectionner plusieurs contours fermés lorsque vous utilisez la commande Extrusion. Auparavant, vous deviez sélectionner un contour fermé à la fois.
Pour plus d'informations, reportez-vous à la rubrique Création de fonctions d'extrusion.

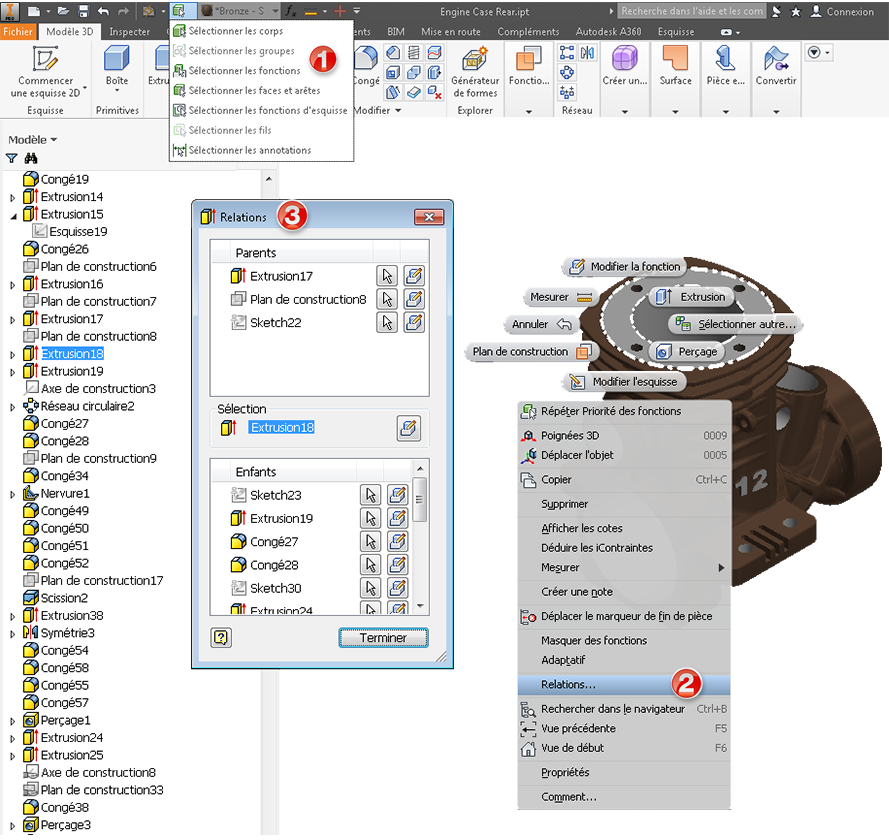

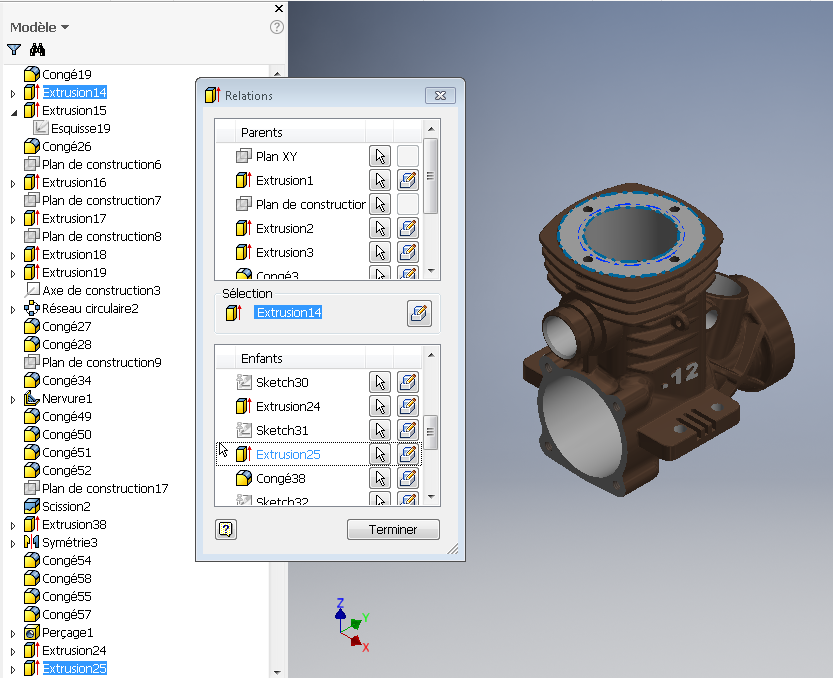

Afficher la fonction de relation parent/enfant dans une pièce
Dans l'environnement de pièce, vous pouvez désormais accéder facilement aux relations de fonctions parent/enfant d'une pièce dans le navigateur du modèle ou dans la fenêtre graphique. Cette nouvelle boîte de dialogue interactive permet d'afficher les dépendances de fonctions directement dans votre pièce. Dans la boîte de dialogue Relations, sélectionnez l'icône
pour basculer vers une vue sélectionnée. Sélectionnez l'icône
pour accéder à la boîte de dialogue Modifier la fonction.
- Esquisses
- Esquisses partagées
- Axes
- Plans
- Points
Pour accéder à la boîte de dialogue Relations et aux dépendances de fonctions affichées :
- Navigateur du modèle : cliquez avec le bouton droit de la souris sur le noeud de la fonction dans le navigateur du modèle pour afficher le menu contextuel et choisissez Relations...
- Fenêtre graphique : définissez le filtre de sélection sur Sélectionner les fonctions, sélectionnez une fonction dans la fenêtre d'affichage, cliquez avec le bouton droit de la souris, puis choisissez Relations...
Pour plus d'informations, reportez-vous à la rubrique Pour rechercher des relations dans une pièce.
Gabarit de fichier pièce
Les représentations de vue dans le gabarit de fichier pièce sont améliorées afin de vous permettre de documenter votre conception plus facilement.
- Principale (verrouillée)
- Isométrique (par défaut)
- Avant
- Dessus
- Droite
