Améliorations apportées aux ensembles

Rendre des composants transparents

Vous pouvez désormais activer ou désactiver la transparence d'un composant dans un ensemble sans appliquer un remplacement d'apparence.

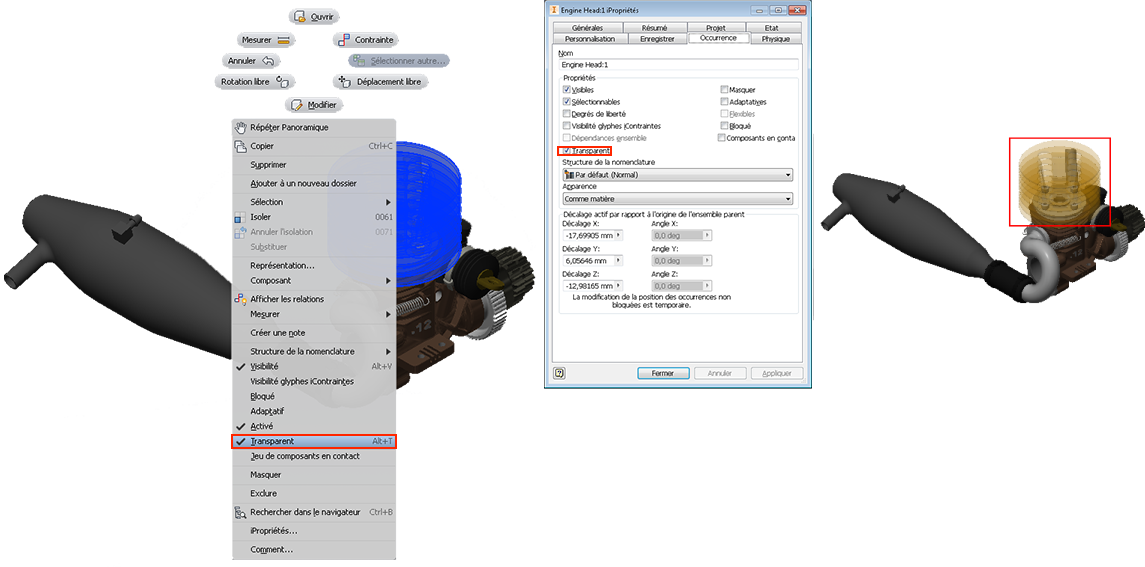

Sélectionnez un ou plusieurs composants dans la fenêtre graphique ou dans le navigateur, puis :

1. Cliquez avec le bouton droit de la souris et choisissez Transparent dans le menu contextuel.
2. Sélectionnez iPropriétés dans le menu contextuel pour ouvrir la boîte de dialogue. Cliquez sur l'onglet Occurrence, puis activez la case à cocher Transparent.

Pour plus d'informations, reportez-vous à la rubrique Pour définir les propriétés d'occurrence des composants.

Améliorations apportées à la référence de pièce déduite

Le navigateur d'ensemble contient désormais des commandes supplémentaires et des détails sur les relations pour les composants avec des dépendances de pièce déduites.

Les noeuds du navigateur affichent désormais les informations suivantes :

• Les noms des composants source dépendants apparaissent désormais dans les noeuds de référence du navigateur.



• Les dépendances de la source sont illustrées par les icônes suivantes :
  • Arête
  • Face (les limites extérieures et intérieures de la face sont projetées)
  • Contour fermé
  • Géométrie d'esquisse
  • Géométrie DWG
• Référence de pièce déduite - Chemin d'accès à l'occurrence affiche une info-bulle lorsque vous placez le curseur de la souris sur le noeud.

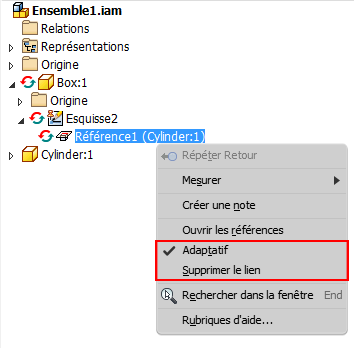

• Supprimer le lien est disponible à partir du noeud du navigateur.



Ouvrir des fichiers directement à partir des noeuds du navigateur

Une nouvelle option de menu contextuel est disponible dans la vue de modélisation du navigateur de l'ensemble. Elle vous permet d'ouvrir les fichiers de référence directement à partir de votre navigateur.

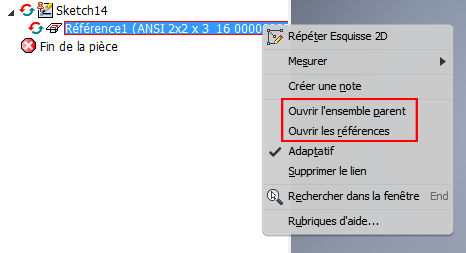

Dans un fichier pièce, cliquez avec le bouton droit de la souris sur le noeud de référence dans le navigateur et choisissez Ouvrir l'ensemble parent dans le menu contextuel pour examiner les références de pièces déduites dans le fichier ensemble dans lequel la référence a été créée. Choisissez Ouvrir les références pour ouvrir la pièce à partir de laquelle la référence a été créée.

Cette fonctionnalité est non seulement disponible pour les références d'une esquisse, mais également pour les fonctions de construction adaptatives des objets copiés.

Pour plus d'informations, reportez-vous à la rubrique A propos des esquisses de pièces déduites dans les ensembles.
