Améliorations apportées aux dessins

Arêtes coupées irrégulières dans les vues en coupe

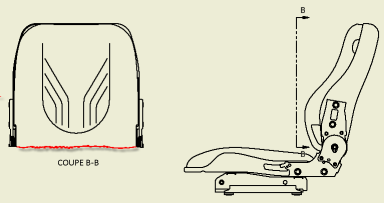

Vous pouvez sélectionner le type des lignes interrompues des composants partiellement coupés dans les vues en coupe et de détail. Les options Lisse et Irrégulière sont disponibles dans les boîtes de dialogue Vue en coupe, Modifier les propriétés de la coupe et Editeur de styles et de normes.

Par défaut, les arêtes coupées s'affichent sous forme de lignes lisses.

Pour remplacer le paramètre Arêtes coupées par défaut par des lignes irrégulières, procédez comme suit :

1. Dans l'Editeur de styles et de normes, sélectionnez la norme active.
2. Dans l'onglet Préférences de la vue, sélectionnez le type de vue Coupe ou Détail.
3. Sous Arêtes coupées par défaut, sélectionnez Irrégulière.



Pour remplacer le paramètre d'une vue en coupe spécifique, sélectionnez Irrégulière dans la boîte de dialogue Vue en coupe ou Modifier les propriétés de la coupe.

Pour plus d'informations, reportez-vous à la rubrique Référence relative à l'Editeur de styles et de normes - Norme.

Style de repère rectangulaire

Une option de style de repère rectangulaire est désormais disponible et prend en charge l'affichage de plusieurs propriétés sélectionnées.

Accédez à la nouvelle option de repère dans les boîtes de dialogue suivantes :

• Editeur de styles et de normes (Repère)
• Modifier le repère
• Repère automatique

Pour plus d'informations, reportez-vous à la rubrique Ajout de propriétés personnalisées aux repères.

Paramètre de liaison par défaut ajouté dans la boîte de dialogue Options d'application

Dans la boîte de dialogue Options d'application onglet Esquisse, sélectionnez ou désélectionnez l'option Activer l'option Lien par défaut lors de l'insertion de l'image pour personnaliser le paramètre par défaut lors de l'insertion d'une image depuis le menu Esquisse. Cette nouvelle fonction détermine le comportement par défaut de la case à cocher Lier dans la boîte de dialogue Insérer une image.

Pour plus d'informations, reportez-vous à la rubrique Présentation de l'onglet Esquisse (Options d'application).

Enveloppement automatique du texte dans le titre et les en-têtes de colonnes des tables de dessin

La table Général, Listes de pièces, Perçage ou Révision figurant dans les dessins, colonnes et en-têtes prend désormais en charge l'enveloppement automatique du texte. Les en-têtes de colonne s'ajustent par rapport à la largeur minimale afin de s'adapter au plus long mot de la colonne. Les en-têtes de table s'ajustent par rapport à la largeur minimale des colonnes incluses.

Conseil : Les dessins hérités, lors de la première ouverture, gardent le comportement hérité. Pour modifier une table de manière à inclure la nouvelle fonctionnalité, ouvrez la boîte de dialogue Modifier la table et cliquez sur OK pour autoriser l'enveloppement du texte.

Nouveau paramètre Ajuster la quantité dans le filtre de liste de pièces pour les vues de conception

Une nouvelle option Ajuster la quantité a été ajoutée au filtre de vue de conception pour une liste de pièces dans un dessin. L'option Ajuster la quantité est accessible via la boîte de dialogue Paramètres de filtrage.

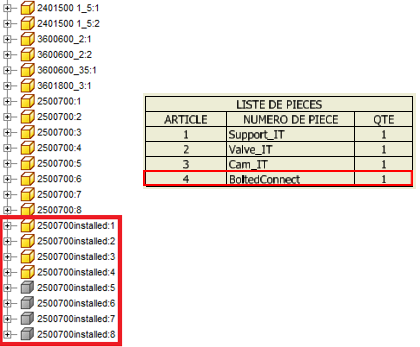

Lorsque la case Ajuster la quantité est cochée, la quantité d'une liste de pièces s'ajuste en fonction de la visibilité des éléments dans la vue de conception. Seules ces pièces visibles sont prises en compte pour les colonnes QTE et QTE d'articles dans une liste de pièces.

Pour plus d'informations, reportez-vous à la rubrique Boîte de dialogue Paramètres de filtrage.
