Créer des faces, ajouter des fonctions de construction, des contraintes et plus encore pour des modèles de maillage
Des améliorations significatives ont été apportées en vue de l'utilisation des modèles de maillage.
- Importation d'un fichier OBJ dans les documents pièce ou ensemble. L'importation des fichiers de maillage de grande taille risque d'être lente.
- Exportation de modèles de solide/surface/maillage au format OBJ. La couleur n'est pas prise en charge actuellement.

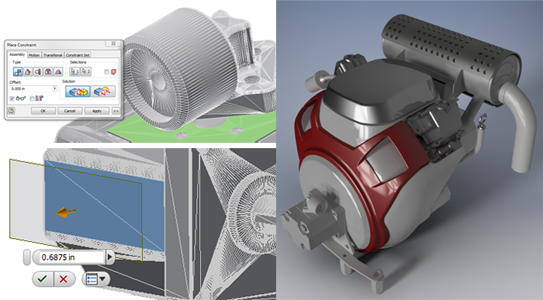

- Créez des faces à partir des facettes de maillage à l'aide de la commande Ajuster la face de maillage. Sélectionnez une facette de maillage et le type de face que vous souhaitez créer ou acceptez l'option d'ajustement automatique : un aperçu de la surface s'affiche. Cliquez sur Appliquer et la face est créée.
- Utilisez les commandes Contrainte et Assembler pour créer des relations entre les maillages, ainsi qu'entre le maillage et les solides ou les surfaces.
- Ajoutez des fonctions de construction en indiquant des maillages pour les plans de construction, axes et points. Il existe deux exceptions de saisie : Point de centre d'un tore et Point de centre d'un contour fermé.
- Utilisez les commandes Mesurer la distance et Angle avec des entrées de maillage assorties : faces, arêtes, sommets et axes de maillage déduits, points de centre et milieux. Actuellement, les options Mesurer la distance et Angle au niveau d'un composant de maillage et d'une fonction d'ensemble ne sont pas prises en charge.
- Charger le mode rapide est pris en charge. Importez un maillage d'ensemble STEP ou JT, enregistrez l'ensemble Inventor, puis utilisez le mode rapide.
- Les styles visuels sont pris en charge pour les composants de maillage.
Pour en savoir plus, reportez-vous à la rubrique A propos de l'utilisation de la géométrie de maillage.
