Pour créer tout type de point de réseau, utilisez le workflow Création d'un point de réseau.

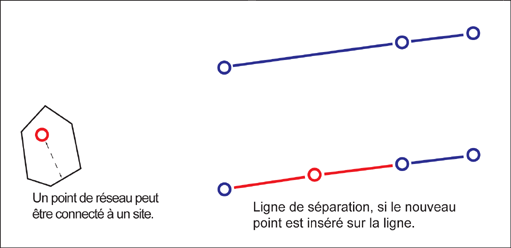

Ce workflow sépare les lignes existantes afin de conserver une topologie cohérente.
- Dans l'explorateur de modèles métiers, cliquez sur l'icône Explorateur de workflows.
- Cliquez sur le workflow Création d'un point de réseau avec le bouton droit de la souris. Cliquez sur Exécuter.
- Dans la liste de classes d'objets, sélectionnez le type d'objet point de réseau à créer.
Vous pouvez également cliquer deux fois sur un type de point afin de commencer la numérisation avec les options actuelles.
- Indiquez éventuellement un enregistrement de référence.
- Dans la zone Site, cliquez sur l'une des options suivantes :
- Aucun : indique qu'aucun site n'est associé au point.
- Numériser : vous demande de créer un site.
Si vous créez un site, indiquez le type de géométrie qui s'y rapporte.
- Connexion à : vous demande de sélectionner un site existant.
- Cliquez sur OK.
- Pour créer le point, suivez les indications à l'écran.
- Appuyez sur ECHAP pour terminer le workflow.
Une fois la géométrie créée, le formulaire de classe d'objets s'affiche pour que vous puissiez ajouter des données d'attribut.
Si vous placez le point de réseau sur un objet ligne tel qu'une canalisation, l'application vous demande de créer une séparation avec attribut unique ou avec différents attributs. Pour plus d'informations, voir Fractionnement des lignes.
